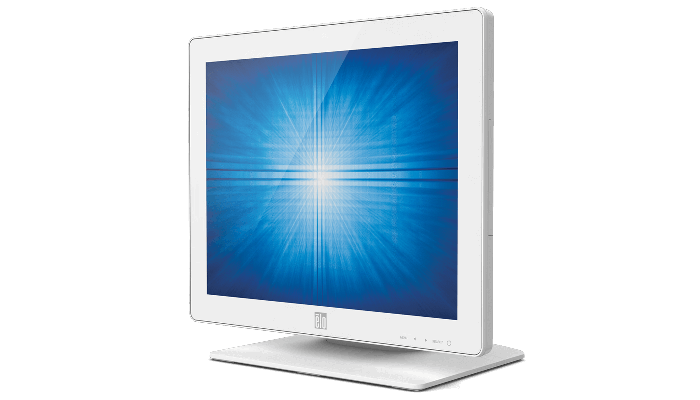

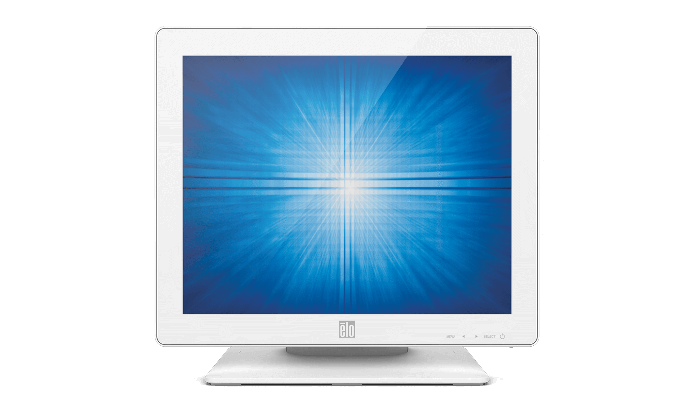

1517L 15 Zoll Touchscreen Monitor (Abgesetzt September 2017)
Übersicht
Der Elo 1517L Standardformat-Touchscreen ist dank seiner robusten, auf Berührung ausgelegten Konstruktion bestens für die hohe Beanspruchung im öffentlichen Raum gerüstet. Mit seinen optimal auf den Einzelhandel ausgelegten Merkmalen und seiner schlanken, modernen Formgebung präsentiert er sich als attraktive Lösung für kommerzielle Touchscreen-Anwendungen. Der 1517L eignet sich hervorragend für POS-, POI-Aufgaben, Service-Schalter, interaktive Präsentation von Medieninhalten sowie für Kundenbindungssysteme. Dieser Touchmonitor ist leicht und verbraucht dank seiner wegweisenden LED-Hintergrundbeleuchtung im Display weniger Strom, wodurch er auch als umweltverträglich gilt.
Integrierte TouchsensorikFür diesen 15-Zoll Touchscreen-Monitor stehen vier Sensoriktechnologien zur Wahl. AccuTouch® mit 5-Draht-Widerstandssensorik - im Einzelhandel und Gastgewerbe weit verbreitet - zeichnet sich durch Unempfindlichkeit gegen Flüssigkeiten, Nahrungsmittel und Fett aus. AccuTouch® (5-Draht-Widerstandssensorik ) und IntelliTouch® (SAW-Sensorik) sowie die Variante mit IntelliTouch SAW-Sensorik im randlosen Zero-Bezel-Display realisieren eine hervorragende optische Qualität in trockenen Einzelhandel- und Gastgewerbeumgebungen. |
 |
 |
Mit Magnetstreifenleser kompatibelFür den 1517L wird ein Dreispur-Magnetstreifenleser (MSR) als Option angeboten, der entweder auf HID oder Tastaturemulation (nur über USB) programmierbar ist. Er kann problemlos vom Betreiber eingebaut werden. Da keine externen Halterungen oder Anbauten notwendig sind, resultiert ein elegantes, integriertes System. |

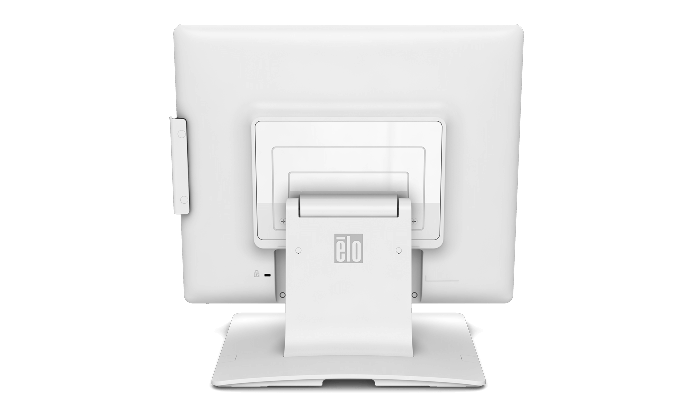

Flexible MontageDer Elo 1517L stellt für maximale Flexibilität beim Einbau verschiedene Montageoptionen zur Auswahl: Wand- und Ständermontage mittels VESA-Standardhalterungen sowie Tischständer für Installation auf Theken und Tischen. Mit Kappen versehene Montagebohrungen in der Sockelplatte des Touchmonitors gewährleisten Diebstahlsicherheit bei Tischinstallationen. |
 |
Weitere Merkmale
- Schlankes Design mit Hochlastauslegung für Toucheinsatz
- Flexibel und platzsparend
- 60% Energieeinsparung durch LED-Technologie
- Touchscreen durch Versiegelung gegen Schmutz, Staub und Flüssigkeiten geschützt
- Demontierbarer Ständer und Montageoption einschließlich VESA-, Wand- und Ständermontage
- Serielle USB- und RS232-Anschlüsse
- Typische Leistungsaufnahme: 12W, internes und wahlweise externes Netzteil
- 3 Jahre Standardgarantie
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch ZB weiß, reflexionsarm (Asien-Pazifik und Japan) - E236309
IntelliTouch ZB weiß (Asien-Pazifik und Japan) - E342516Gehäusefarbe
Weiß
Touchtechnologie & Leistung
SAW ZB (IntelliTouch® akustische Oberflächenwelle) – Single Touch
Bilddiagonale
15 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Dicke des Bildschirms
1.7" / 43mm
Seitenverhältnis
4:3
Aktiver Bereich
8,98" x 11,97" / 228,10mm x 304,13mm
Auflösung
1024x768 @ 60Hz, 75Hz
Andere unterstützte Auflösungen
640 x 480 @ 60Hz, 75Hz
720 x 400 @ 70Hz
800 x 600 @ 56Hz, 60Hz, 75Hz
1024 x 768 @ 60Hz, 75HzBlickwinkel
Horizontal: ±80° oder 160° insgesamt / Vertikal: ±70° oder 140° insgesamt
Farben
16,2 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
AccuTouch: 200 cd/m²
IntelliTouch: 225 cd/m²
IntelliTouch ZB: 225 cd/m²Reaktionszeit gesamt (typisch)
16 msec
Kontrastverhältnis
700:1
Touch-Benutzerschnittstelle
Seriell (RS232) und USB
On-Screen-Display (OSD)
Über die Tasten an der Unterseite zugänglich:
Bedienelemente: Menü, auf-/abwärts, Auswählen
Einstellungen: Kontrast, Helligkeit, H-Position, V-Position, aut. Einstellung, Bildseitenverhältnis, Schärfe, Farbe, Temperatur, Uhr, Phase, OSD-Ausblendzeitpunkt, OSD-Sprache, Rücksetzen auf Standardeinstellungen
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Japanisch, traditionelles Chinesisch, vereinfachtes Chinesisch
Funktionssperren: OSD, StromzufuhrVideo-Eingangsformat
Analoger VGA-Anschluss über weibliche DE-15-Schnittstelle
Video-Eingangsfrequenz
Horizontal: 31,5 - 60 kHz
Vertikal: 56 - 75 HzStromverbrauch (typisch)
Nur Monitor
EIN: 10,5W
STANDBY: 0,8W
AUS: 0,5WStromversorgung
Optionaler Netzadapter für diesen Monitor erhältlich
Eingangsspannung
Wechselspannung: 100-240V, 50/60Hz; Gleichspannung: 12V DC 5%
Eingangsanschluss
Wechselspannung: IEC 60320 C6 / Gleichspannung: Netzbuchse koaxial (Stiftdurchmesser 2,1 mm, Zylinderdurchmesser 6,4 mm)
Adapter-Eingangsanschluss
IEC 60320 C14
Adapter-Eingangsspannung
100-240V AC, 50/60Hz
Monitorabmessungen (mit Standfuß)
14,1" x 7,8" x 12,5" / 358mm x 197mm x 319mm
Versandabmessungen
19,2" x 9,1" x 19,1" / 487mm x 231mm x 485mm
Gewicht (ohne Verpackung)
9,48 lbs / 4,3 kg
Gewicht (mit Verpackung)
16,09 lbs / 7,3 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Montageoptionen
75 mm VESA-Halterung
Montagebohrungen mit KappenWeitere Merkmale
Aufnahme mit Diebstahlsicherung
Garantie
3 Jahre
Erweiterte Serviceoptionen
1 Jahr erweiterte Garantie - Elo Teilenr.: 758588-000
2 Jahre erweiterte Garantie - Elo Teilenr.: 930057-000
Elo Advance Unit Replacement (AUR) - Elo Teilenr.: E67295-000Zertifizierungen und Konformitätserklärungen
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, e-Standby, CoC, BSMI-Zeichen, CB, RoHS, China RoHS, RCM, Argentinien S-Zeichen, WEEE, IMERC
Im Lieferumfang enthalten
Kurzanleitung, Japan Klasse B TM-Infoblatt, Benutzerhandbuch-CD, VGA-Kabel (DE-15-Stecker an DE-15-Stecker), USB-Kabel (USB Typ A/B Adapterstecker), Netzkabel, IEC 60320-C5 Netzstecker für Nordamerika/EU, Ständersatz, Adapterplatte
Ersatz-DC-Netzteil
Dieser Monitor kann auch mit Gleichspannung betrieben werden. Ein optionales 12V DC-Netzteil, Teilenr. E005277 ist auf Rechnung erhältlich.
AC-Stromkabel
Netzkabel für Nordamerika und Europa inbegriffen. Bei Teilenummern für die EMEA-Region sind Netzkabel für Großbritannien vorgesehen.
China Teilenr.: E030476
Japan Teilenr.: E849156 (3-auf-2-Pin-Adapter Teilenr.: E351985)
GB Teilenr.: E235317
Taiwan Teilenr.: E637694Optionaler PCAP Stylus Pen
E066148
Touch/Videokabel
Abnehmbare Touch- und Videokabel im Lieferumfang inbegriffen.
Optionales Zubehör
Magnetstreifenleser (weiß MSR) - Elo Teilenr: E233227
Ständer, Halterungen & Kits
1517L VESA-Halterung (weiß) - Elo Teilenr: E000420
