2094L 19, 5 Zoll Open Frame Touchscreen (Rev A Abgekündigt)
Übersicht
Der Elo 2094L 19,5-Zoll Open-Frame-Touchscreen beinhaltet ein schlankes LCD-Display mit schmalem Rand. Dank der technisch wegweisenden LED-Hintergrundbeleuchtung verbraucht er weniger Strom und erzeugt weniger Wärme. Dieser kompakte, energiesparende Monitor ist mit der bewährten Elo-Technologie rigoros auf Touch-Bedienung ausgelegt und zeichnet sich durch hohe Zuverlässigkeit aus. Der 2094L bürgt daher für eine stabile, driftfreie Ansprechung auf Berührung und erzeugt lebendige Bilder. Seine hochwertige Optik gewährleistet eine exzellente Lichtdurchlässigkeit und Bildschärfe. Das Display des 2094L erlaubt einen breiten Blickwinkel und zieht die Aufmerksamkeit des Betrachters wirkungsvoll an. Er eignet sich für Kioskanwendungen, Casinos und Unterhaltung genauso wie für Einzelhandel, Selbstbedienungsschalter und industrielle Automatisierung.
Einfache SystemintegrationDer Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit PCAP-Sensorik lassen sich ebenfalls versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung vollständig unter Elo-Kontrolle sind, besteht eine lange Produkt- und Bauteilverfügbarkeit. Aufgrund der Rückwärtskompatibilität können oft auch Gehäusekosten eingespart werden. |
 |
 |
Volle Touch-FunktionalitätEine breite Palette wegweisender Single-Touch- und Multi-Touch-Technologien steht hier zur Auswahl - einschließlich der bewährten IntelliTouch® SAW-Sensorik (Surface Acoustic Wave) für Single-Touch. Alternativ ist unsere neueste TouchPro® PCAP-Sensorik (mit durch das Glas projizierter Kapazität) für Multi-Touch hinter Doppelglasanordnung (2GS) erhältlich. Sie bietet in einem randlosen Zero-Bezel-Display hervorragende Interaktivität mit bis zu 10-Touch-Ansprechung – ähnlich wie bei Tablets. Da diese Touch-Technologien auch hinter Glas präzise reagieren, ist eine Betätigung mit Latex- und Stoffhandschuhen möglich.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale
- Blickwinkel von 178° (h) x 178° (v) für klare Farben und Konturierung im Hoch- wie im Querformatmodus
- PCAP-Variante (Kapazitivsensorik) mit Doppelglasanordnung (2GS) für hohe optische Qualität und eine überlegene Touch-Festigkeit, die UL-60950 und IK-07 (Bruchfestigkeit) übertrifft
- TouchPro mit PCAP-Sensorik (mit durch das Glas projizierter Kapazität) für 10fach-Touch-Ansprechung
- DisplayPort- und VGA-Videoschnittstellen
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch (weltweit) - E197628
PCAP (weltweit) - E179257Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Single Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchTouch-Benutzerschnittstelle
PCAP - USB
IntelliTouch - Dual serial/USBBilddiagonale
19,5 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, EIN/AUS
Einstellungen:select Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Zeitabschaltung, OSD-Sprache, OSD H-Position, OSD V-Position, Rücksetzung auf Standardwerte, Video-Priorität, Information, Touch On Sleep-Modus, Touch Through
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
17,12" x 9,40" / 434,88mm x 238,68mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 400 @ 70Hz
800 x 500 @ 60Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60Hz
1280 x 1024 @ 60Hz
1366 x 768 @ 60Hz, 60Hz RB
1440 x 900 @ 60Hz, 60Hz RB
1680 x 1050 @ 60Hz, 60Hz RB
1920 x 1080 @ 50, 60HzBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch: 225 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
20 msec
Kontrastverhältnis
3000:1
Video-Eingangsformat
Analoger VGA-Anschluss auf DB-15 Anschlussbuchse
DisplayPort V1.1a - unterstützt neuere Versionen des DisplayPort-VideoeingangsVideo-Eingangsfrequenz
Horizontal: 30 - 82 kHz
Vertikal: 50 - 75 HzStromversorgung
Externer DC-Netzadapter als Option (separat erhältlich)
Eingangsspannung
12V DC +/- 5%
Eingangsanschluss
Netzbuchse koaxial (Stiftdurchmesser 2,0 mm (+0,0 -0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Stromverbrauch (typisch)
Monitor + Adapter bei 230V / 50Hz
EIN: 20W
STANDBY: 1,5W
AUS: 0,5WAbmessungen
IntelliTouch: 18,74" x 11,03" x 1,71" / 476mm x 280,1mm x 43,4mm
PCAP: 18,87" x 11,22" x 1,59" / 479,2 x 285,0 x 40,5mmVersandabmessungen
22,64" x 14,8" x 7,28" / 575mm x 376mm x 185mm
Gewicht (ohne Verpackung)
10,36 lbs / 4,7Kg
Gewicht (mit Verpackung)
14,11 lbs / 6,4Kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95 %Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM; Kanada cUL, IC; China CCC; Europa CE TÜV; Japan VCCI; Korea KCC; Mexiko CoC; Taiwan BSMI; USA UL, FCC; International CB; RoHS, China RoHS, WEEE, IMERC
Montageoptionen

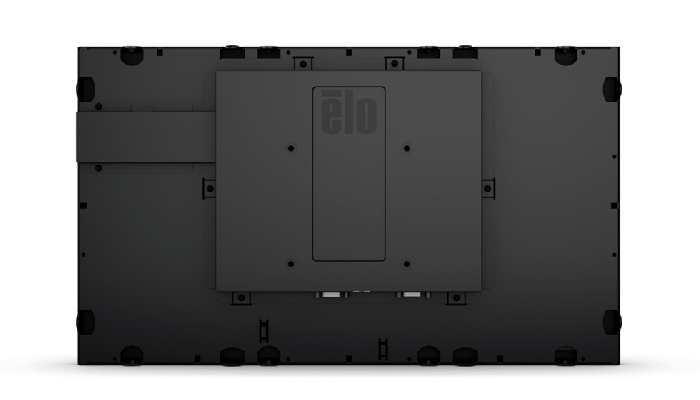

100 mm VESA-Montagehalterung (IT/AT/ST-Modelle)
2-Loch-Halteplatte auf allen vier Seiten
Front-Montagehalterung mit optionalem Rahmensatz (IT/AT/ST-Modelle, Details siehe Teilenummer)
Schrankmontagehalterung mit optionalem Satz (IT/AT/ST-Modelle, Details siehe Teilenummer)

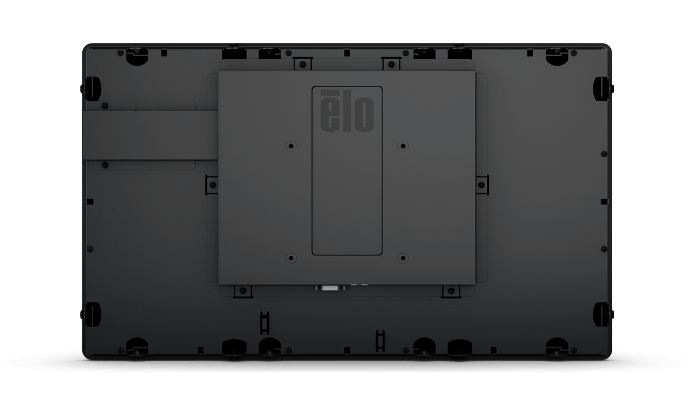

Flachbündige Montage mittels beigefügter Montagehalterungen (PCAP-Modelle; Zwecks Einzelheiten siehe Maßzeichnungen)
Zwecks Einzelheiten siehe MaßzeichnungenIm Lieferumfang enthalten
VGA-Kabel
RJ45 OSD Remote
Touch USB-Kabel
Handbuch-CD
Schnellinstallationsanleitung
Für Zero-Bezel-Modelle: Flachmontagehalterungen mit Schrauben
Für Modelle
IT/ST/AT mit Einfassung: L-Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 20- und 22-Zoll Breite Flachmontagehalterung - Elo Teilenr.: E190706
Elo 20-Zoll - Breiter Frontmontagerahmen - Elo Teilenr.: E553352
Elo 20-Zoll - Breiter Schrankmontagerahmen - Elo Teilenr.: E553538
1,8 m Videokabel DisplayPort zu DisplayPort - Elo Teilenr: E582895
1,8 m Videokabel DVI-D zu DisplayPort - Elo Teilenr: E583090
1,8 m Videokabel HDMI zu DisplayPort - Elo Teilenr: E583288Optionaler PCAP Stylus Pen
E066148
