2243L 21,5 Zoll Open Frame Touchscreen (Abgekündigt)
Übersicht
Der Elo 2243L ist ein 22-Zoll Open-Frame-Touchscreen für Breitformatbilder. Er bietet bewährte Elo-Berührungssensorik und -Zuverlässigkeit. Aufgrund seiner LED-Hintergrundbeleuchtung der neuesten Generation benötigt der 2243L nur eine geringe Einbautiefe, verbraucht weniger Strom und erzeugt weniger Wärme.Die kompakte Form fügt sich perfekt in die große Palette von Elo-Lösungen für Einzelhandel, Selbstbedienung und Spielautomaten/Unterhaltung ein. Als Highlight bietet der 2243L ein äußerst hochwertiges Display, das in einer speziellen, mit Spritzguss hergestellten Mini-Einfassung sitzt, die eine nahezu unsichtbare, wasserfeste Dichtung aufweist. Für den 22-Zoll Monitor werden verschiedene Touch-Technologien und zahlreiche Montageoptionen angeboten, um eine einfache Systemintegration zu gewährleisten.
Einfache SystemintegrationDer Touchscreen ist zum Schutz vor Staub, Schmutz und Flüssigkeit versiegelt, wodurch sich der Einbau in Gehäuse und Aufnahmen vereinfacht. Einheiten mit PCAP-Sensorik lassen sich ebenfalls versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Da Design und Bestückung von Elo vorgegeben sind, besteht eine lange Produkt- und Bauteilverfügbarkeit. Aufgrund der Rückwärtskompatibilität können oft auch Gehäusekosten eingespart werden. |
 |
 |

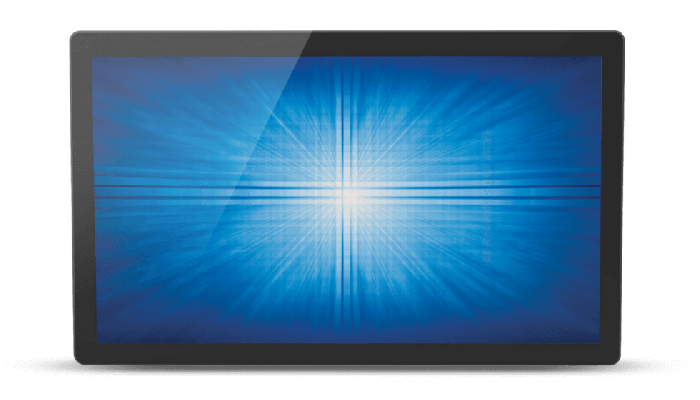

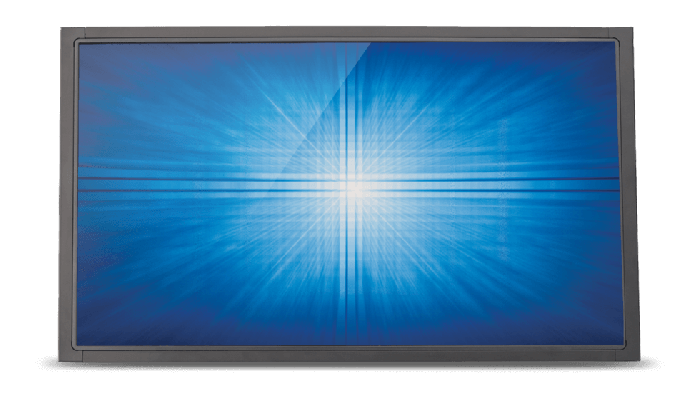

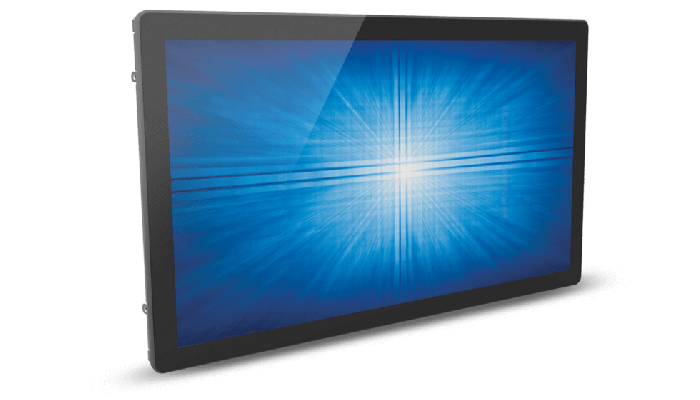

Volle Touch-FunktionalitätBeim 2243L stehen marktführende Elo Touch-Technologien für Einzel-Touch- und Multitouch-Ansprechung zur Wahl. Für das randlose Zero-Bezel-Modell mit 22-Zoll Display wird PCAP-Sensorik (Kapazitivsensorik für bis 4 simultane Fingerkontakte) angeboten. Dieses Kante-auf-Kante-Glasdesign zeichnet sich durch seine schnelle und äußerst präzise Reaktion auf Berührung aus. IntelliTouch® bietet eine hochwertige Optik und kommt mit Standard-Einfassung und Single-Touch oder Dual-Touch-Ansprechung. Sämtliche Varianten des 2243L weisen einen langlebigen Klarglasaufbau auf, um helle, klare Bilder zu liefern. Die Oberfläche ist zudem kratzfest, wodurch sie verschleißfest ist.
|
Auslegung auf höchste BeanspruchungDieser Elo Open-Frame-Touchscreen gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Da bei uns die Touch-Auslegung von Anfang an im Entwurf vorgesehen ist, entstehen integere Produkte, deren Touch-Funktionalität und Bildqualität über lange Zeit gesichert ist. Durch Verwendung unserer Touchscreens mit unserer Software und unseren Treibern resultiert ein perfektes Ensemble, das auch als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
 |
Weitere Merkmale

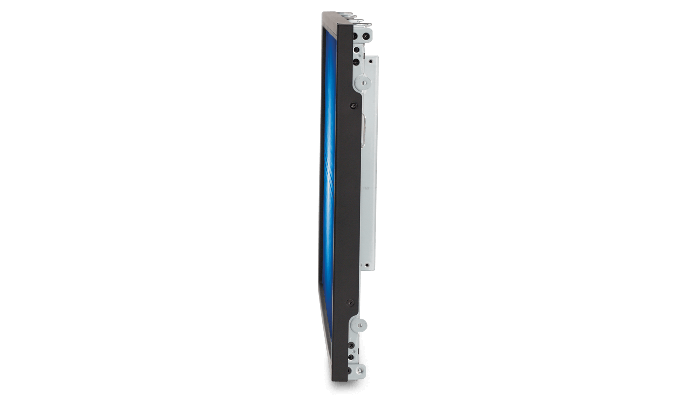

- Schlankere Form gewährt mehr Flexibilität bei der Gehäusewahl.
- Hochauflösendes LCD-Display gewährleistet ultimative HD-Interaktivität mit scharfen, klaren Bildern.
- Blickwinkel von 170° (h) × 160° (v) bei Querformatausrichtung sorgt für lebendige Farben und saubere Konturierung unabhängig von der Betrachterposition. Für Hochformatanwendungen den Breitformat-Monitor 2244L oder 2294L verwenden.
- Für hohe Belastungen und Nutzerfrequenzen optimiert.
- 3 Jahre Garantie auf Gesamteinheit einschließlich Display
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch (weltweit) - E059181
IntelliTouch Dual Touch (weltweit) - E237584
PCAP (weltweit) - E811441Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Single Touch
SAW (IntelliTouch® akustische Oberflächenwelle) – Dual Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchBilddiagonale
21,5 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Schalter auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, Auswählen
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Ausblendzeit, OSD-Sprache, OSD H-Position, OSD V-Position, Wiederherstellung der Standardwerte, Videoquellenwahl
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
18,77" x 10,56" / 476,64mm x 268,11mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 576 @ 50Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 720 @ 50, 60Hz
1280 x 960 @ 60Hz
1280 x 1024 @ 60Hz
1366 x 768 @ 60Hz
1440 x 900 @ 60Hz
1680 x 1050 @ 60Hz
1920 x 1080 @ 50, 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±80° oder 160° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch: 225 cd/m²
IntelliTouch DT: 225 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
5 msec
Kontrastverhältnis
1000:1
Video-Eingangsformat
VGA analog, DVI-D
Video-Eingangssignalanschluss
Mini D-Sub 15-Pin VGA-Typ, DVI-D-Schnittstelle
Video-Eingangsfrequenz
Horizontal: 31,5-80 kHz
Vertikal: 50-75 HzStromversorgung
Externe Gleichstromversorgung - Netzadapter (separat erhältlich)
Stromanschluss (Netzteil)
Typ: IEC 60320 C14
Netzadapter-Eingangsspannung: 100 – 240 V AC, 50/60 HzEingangsspannung
12V DC +/- 5%
Eingangsanschluss
Netzteilbuchse koaxial (Stift-Außendurchmesser 2 mm, Zylinder-Innendurchmesser 6,4 mm)
Stromverbrauch (typisch)
Monitor: EIN: 22W
Monitor + AC/DC-Netzadapter bei 230V / 50Hz: EIN: 25W
STANDBY: 2,2W
AUS: 1,1WAbmessungen
IntelliTouch: 20,15" x 11,74" x 1,67" / 511,7mm x 298,1mm x 42,6mm
IntelliTouch DT: 20,7" x 12,49" x 1,59" / 525,9mm x 317,3mm x 40,4mm
PCAP: 20,31" x 12,24" x 1,5" / 516mm x 311mm x 38,5mmVersandabmessungen
24,41" x 7,87" x 16,93" / 620mm x 200mm x 430mm
Gewicht (ohne Verpackung)
10,6 lbs / 4,81 kg
Gewicht (mit Verpackung)
15,3 lbs / 6,95 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
UL, cUL, FCC, IC, CCC, CE, VCCI, KCC, CoC, BSMI, CB, RCM, RoHS, China RoHS, WEEE, IMERC
Stromkabel
Elo-Teilenr: E378229 (grau) auf Rechnung erhältlich
Montageoptionen

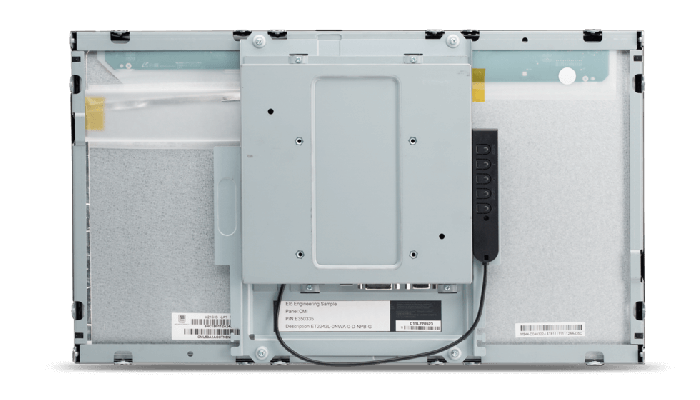

100 mm VESA-Halteplatte mit 4 Schraublöchern auf Rückseite des Geräts
Montageplatte mit 2 Schraublöchern auf allen vier Seiten
Einzelheiten siehe MaßzeichnungIm Lieferumfang enthalten
VGA-Kabel
Touch USB-Kabel
Handbuch-CD
Kurzanleitung - Installation
ZB- Modelle: Planmontagehalterung mit Schrauben
Modelle mit Frontrahmen: L -Halterungen (Seitenmontage) mit SchraubenOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz - Elo Teilenr: E378229
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 20- und 22-Zoll Breite Flachmontagehalterung - Elo Teilenr.: E190706
Elo 22-Zoll - Regalmontagehalterung - Elo-Teilenr.: E462672
Elo 22-Zoll Breite Frontmontagehalterung - Elo-Teilenr.: E668194
Elo 22-Zoll - Breite L-Halterung - Elo-Teilenr.: E530432Optionales Zubehör
Austauschhalterungssatz - Elo Teilenr: E530432
OSD-Austauschfernbedienung - Elo Teilenr: E483757
Beide auf Rechnung erhältlichOptionaler PCAP Stylus Pen
E066148
Optionaler IntelliTouch-Stylus-Stift
Touch-Stift mit Gummispitze - speziell auf IntelliTouch SAW-Technologie ausgelegt. Teilenr. D82064-000 auf Rechnung erhältlich.
