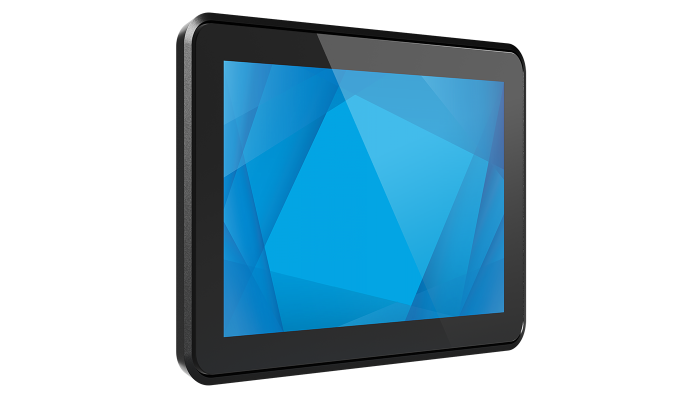

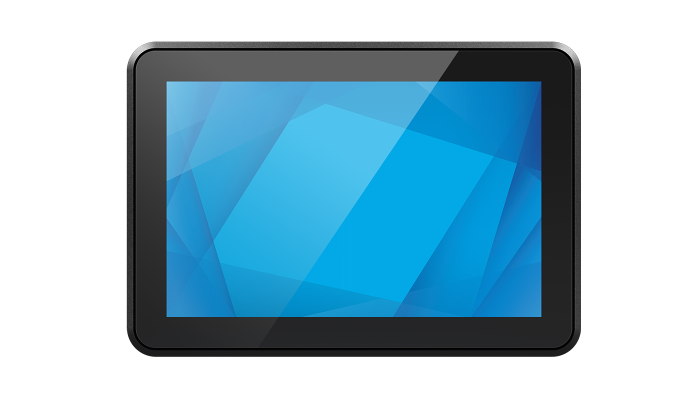

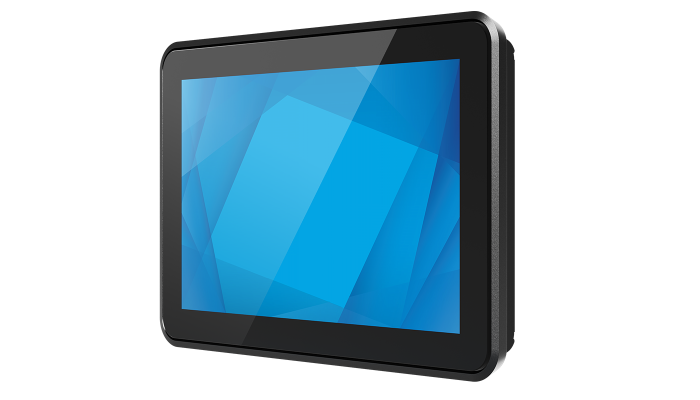

0764L 7-Zoll Open Frame
Touchscreen in Profiqualität
Der 7-Zoll HD Open Frame 0764L von Elo ist ein brillanter Touchscreen-Monitor
in Profiqualität und leicht in Gehäuse integrierbar. Mit seinen schlanken, schmalen
Rändern und einer modernen Form eignet sich der 0764L gut für industrielle
Steuerungen, HMI, Lagerautomatisierung, Gaming und vieles mehr.
Brillantes, optisch eingebundenes
TouchPro® PCAP-Display.
Das optisch eingebundene 7-Zoll-Display 0764L bietet ein verbessertes,
Tablet-ähnliches Bedienerlebnis mit 10-Touch-Funktion und die für industrielle
und kommerzielle Anwendungen erforderliche Robustheit, Touch-Empfindlichkeit
und Premium-Optik.
Ermöglicht Stromversorgung, Video-
und Touch-Funktionalität mit einem
einzigen USB‑C‑Kabel.
Langlebiger, energieeffizienter Touchscreen.
UL62368 und
IK08-Konformität
Chemisch gehärtetes
Glas
Rund um die
Uhr einsatzbereit
Großer Betriebsspannungsbereich
(12V‑24V)
Energy Star
7,0 zertifiziert
Navigieren Sie direkt im
Displaymenü auf dem Touchscreen.
Wir haben die Steuerung des On-Screen-Displays (OSD) vereinfacht - jetzt können
Sie wahlweise den Touchscreen oder die gewohnten Bedienelemente auf der Rückseite
des Monitors verwenden.
Touch-Through-Glas-
Funktionalität mit PCAP.
Für Installationen, die bestimmte IP-Einstufungen oder Schutz vor Vandalismus
und anspruchsvollen Umgebungen erfordern, bieten die Elo TouchPro PCAP-Displays
eine hervorragende Touch-Ansprechung mit kapazitiver Reaktanz. Dank Touch-Ansprechung
mit kapazitiver Reaktanz kann das Display hinter einer bis zu 6 mm dicken Glas- oder
bis zu 3 mm dicken Kunststofffront montiert werden, um einen vollständig geschlossenen
Kiosk zu schaffen.
Konzipiert für eine
problemlose Integration.
Der 7-Zoll Touchscreen-Monitor von Elo kann im Querformat, Hochformat und
nach oben ausgerichtet montiert werden und bietet so optimale Flexibilität
für die Integration in jedes Theken-, Kiosk- oder Schrankdesign. Ob aus der
Nähe oder aus der Ferne betrachtet, unser optisch eingebundenes Display bietet alles,
was Sie benötigen, und sorgt gleichzeitig für einen optimalen Betrachtungskomfort.
Rechenleistung, skalierbar
mit einem einzigen Kabel.
Mit dem Elo Backpack erhalten Sie einen leistungsstarken, kommerziellen Android-Computer,
der über einen einzigen USB-C-Anschluss problemlos mit dem Display verbunden werden kann.
Der Elo Backpack ist sowohl von der Größe als auch vom Gewicht her sehr kompakt und kann mit
der integrierten VESA-Halterung in jedem Kiosk befestigt werden. Die Skalierung der kommerziellen
Android-Plattform von Elo über verschiedene Größen und Formate war noch nie so einfach.
Sorgenfrei
und sicher
dank EloCare.℠
Vom Vorab-Austausch von Geräten
bis hin zum
OS360-Rudumservice -
mit EloCare genießen Sie
Service
und Support von den Fachleuten,
die
Ihre Elo-Produkte am besten
kennen.
- Vorab-Austausch von Geräten
- Garantieverlängerung
- Fachdienstleistungen
Qualität für
die Ewigkeit.
Wir entwickeln jedes Produkt mit einem
Ziel, das über die Erfüllung von
Erwartungen hinausgeht: Wir wollen
sie übertreffen. Durch die Integration
unserer Technologie in Ihre Betriebs
abläufe gehen Sie eine Partnerschaft
mit uns ein - und als Ihr Partner
verpflichten wir uns, zuverlässige
Produkte zu liefern, damit Sie sich
auf Wachstum und Innovation konzen
trieren können, in dem sicheren
Wissen, dass wir hinter unseren
Produkten stehen und bereit sind,
Sie bei jedem Schritt zu unterstützen.
Merkmale
-
Technische
Artikelnummer(n)
TouchPro PCAP - E970862
Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
Touch Thru
TouchPro® PCAP unterstützt bis zu 6 mm Glas/3 mm Kunststoff mit bis zu 2 Berührungspunkten.
Touch-Benutzerschnittstelle
USB 2.0
Bilddiagonale
7 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Bildschirm-OSD mit Menü- und Ein-/Aus-Tasten auf der Rückseite der Einheit. Zu den unterstützten Touch-Gesten gehören:
1. Aufrufen des OSD-Menüs.
2. Sperren/Entsperren der OSD-Tastenfunktion.
3. Sperren/Entsperren der Ein-/Aus-Tastenfunktion.
Bedienelemente: Menü, EIN/AUS
Einstellungen: Auto-Scan, Videopriorität, Helligkeit, Kontrast, Seitenverhältnis, Schärfe, Farbtemperatur, Farboptimierung, Blaulichtfilter, OSD-Zeitlimit, OSD-Sprache, Standardwerte wiederherstellen, Informationen, Touch-On-Sleep-Modus, Touch-Through.
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Sperren: OSD, StromzufuhrSeitenverhältnis
16:10
Aktiver Bereich
5,90" x 3,69" / 149,76 mm x 93,60 mm
Auflösung
1280 x 800
Andere unterstützte Auflösungen
640x480 60Hz
800x500 60Hz
800x600 56, 60Hz
1024x768 60Hz
1280x800 60Hz, 60Hz RBBlickwinkel
Horizontal: ±88° oder 176° insgesamt / Vertikal: ±88° oder 176° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 400 cd/m²; TouchPro PCAP: 360 cd/m²
Reaktionszeit gesamt (typisch)
40 msec
Kontrastverhältnis
800:1
Vídeo
HDMI-V1.4-Typ-A-Schnittstelle für HDMI-Eingangssignale
DisplayPort V1.2 - Unterstützt neuere Versionen von DisplayPort-Videoeingängen
USB-Typ-C
* Wir empfehlen die Verwendung des Elo-Kabels USB-Typ-C auf -Typ-C (Elo-Teilenr.: E129019), um Kompatibilitätsprobleme zu vermeiden.
Eingangsfrequenzbereich der horizontalen Synchronisation des Videosignals: 30 – 80K KHz
Eingangsfrequenzbereich der vertikalen Synchronisation (Bildwiederholrate) des Videosignals: 50-75HzLeistung
Option1:
Externer DC-Netzadapter als Option (separat erhältlich)
Monitor-Stromanschluss: Netzbuchse koaxial (Stiftdurchmesser 2,0 mm (+0,0 -0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Monitor-Stromeingangssignal: 12V – 24V DC +/- 5%
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,1 mm (+/- 0,1 mm), Stift-Außendurchmesser 5,5 mm (+/- 0,05 mm), Zylindertiefe 9,5 mm (+/- 0,3 mm))
Option 2:
Eingangsspannung USB-Typ-C:
5 V ± 5% bei 3 A / 9 V ± 5% bei 3 A / 15 V ± 5% bei 1,8 A / 20 V ± 5% bei 1,35 AStromverbrauch (typisch)
EIN (Standard – 80 % Helligkeit): 4,57W
EIN (Typisch – 100 % Helligkeit): 6,84W
RUHEZUSTAND (Monitor + Netzadapter): 0,40W
AUS (Monitor + Netzadapter): 0,25WAbmessungen
6,94" x 4,72" x 1,25" / 176,2 mm x 120,0 mm x 31,7 mm
Versandabmessungen
9,13" x 6,70" x 3,74" / 232 mm x 170 mm x 95 mm
Gewicht (ohne Verpackung)
1,47 lbs / 0,66 kg
Gewicht (mit Verpackung)
2,87 lbs / 1,3 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95%Siegelfähigkeit
IPX1 für Vorderseite
MTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Zertifizierungen und Konformitätserklärungen
Australien RCM
Kanada cUL, IC
China CCC
Europa CE TÜV
Vereinigtes Königreich UCKA
Japan VCCI
Korea KCC
Mexiko NoM
Taiwan BSMI
USA UL, FCC
International CB
RoHS, China RoHS, WEEEBeachtung
GLI 27 kV Luft- / 8 kV Kontakt-ESD-konform
UL62368 Kugelfalltest-konform
IK08 Stoßtest-konform
Stromabnahmefunktion über DDCCIEnergy-Star
Energy Star 7.0

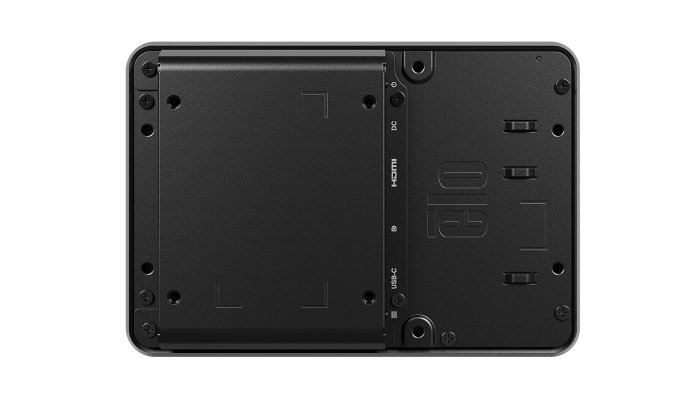

Montageoptionen
75 mm VESA-Halterung
Montage-Schnittstelle auf allen 4 Seiten
Bündige Montage mit den enthaltenen Halterungen
Siehe Maßzeichnungen für Details.Im Lieferumfang enthalten
0764L
HDMI-Kabel
Touch USB-Kabel (USB-A zu USB-C)
Planmontagehalterung mit Schrauben
Schnellinstallationsanleitung
EEI-EtikettOptionen / Peripheriegeräte / Erweiterungen
Kabelsatz DVI-D auf HDMI - Elo Teilenr: E538507
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
Optionaler PCAP Stylus Pen - Teilenr.: E066148
Elo Backpack® 4 (Valuemodelle) - Elo-Teilenr: E393754
Elo Backpack® 4 (Standardmodelle) - Elo-Teilenr: E393359
