5543L 54,6 Zoll Open Frame Touchscreen (Ersetzt durch Modell 5503L)
Dieses Produkt wurde ersetzt durch das Modell 5503L.
Überblick

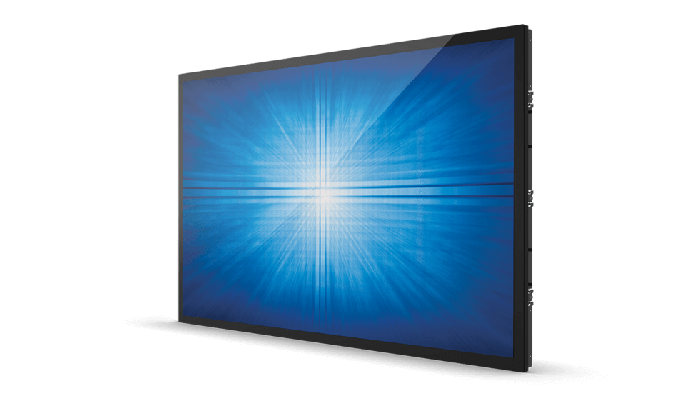

Der Elo 5543L Open-Frame-Touchscreen mit Full-HD-Auflösung wartet mit einem 54,6-Zoll Großformatdisplay in einem schlanken Design von nur 67 mm Gesamtdicke auf. Dadurch ermöglicht der 5543L dünnere, kompaktere Kioskkonsolen für Anwendungen mit beschränktem Platzangebot. Das Touchscreen-Glas erfüllt die Kugelfalltest-Anforderungen der Norm UL60950 und bietet Stoßfestigkeit nach IK07, um höchster Beanspruchung standzuhalten. Der gemäß Energy Star 7.0 zertifizierte 5543L arbeitet mit einer verbrauchsarmen LED-Hintergrundbeleuchtung und ist auf höchste Energieeffizienz ausgelegt, um Stromverbrauch und Wärmeabstrahlung zu minimieren. Diverse Montageoptionen und eine schlanke Kante-auf-Kante-Glasarchitektur sind neben seiner robusten Konstruktion für Dauerbetrieb weitere Merkmale. Neben dem Einsatz in Selbstbedienungskiosken empfiehlt er sich dank seiner vorinstallierten Apps auch für Einzelhandel, Hotels, Spiel, Transport und andere kommerzielle Anwendungen.
Einfache Systemintegration.Die TouchPro® Projected Capacitive (PCAP)-Einheiten bieten ein klares anti-friction Glas, das gegen Schmutz und Staub abgedichtet ist, um die Integration in das endgültige Gehäuse zu vereinfachen. Da der 5543L durch das Glas projizierte Touchfunktionen unterstützt (auf Anfrage erhältlich), lässt er sich problemlos versiegeln, um für die Vorderseite die Vorgaben der Dichtigkeitsklasse IP65 zu erfüllen. Ein Montagesatz für bündigen Einbau ist inbegriffen, um fugenlose, elegante Kiosknutzerflächen zu verwirklichen. Und wie bei allen Elo Open-Frame-Touchmonitoren geben wir Design und Ausstattung minutiös vor. Dies garantiert, dass zukünftige Produkte in Form, Passgenauigkeit und mechanischer Struktur identisch sind, um die Kosten bei Konsolen- und Gehäusewechsel zu minimieren. |
 |
 |
Volle Touch-Funktionalität.Dieser randlose 54,6-Zoll Zero-Bezel-Monitor bietet Multi-Touch-Funktionalität auf Basis unserer neuesten TouchPro PCAP-Gittersensorik, die auf bis zu 12 simultane Berührungen anspricht und speziell auf Großformatanwendungen mit hoher Publikumsfrequenz ausgelegt ist. Die TouchPro PCAP-Sensorik des 5543L gewährleistet eine unmittelbare, punktgenaue Ansprechung, die der von Mobilgeräten ähnelt, und ist mit Windows® 7, Windows 8 und Windows 10 kompatibel. Der 5543L Touchscreen weist eine Reinglaskonstruktion auf, um klare, helle Bilder mit einer langlebigen Touchfunktionalität zu kombinieren.
|
Auslegung auf höchste Beanspruchung.Dieser Elo Open-Frame-Touchscreen gewährleistet typisch für Elo überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch unsere dreijährige Standardgarantie untermauert wird. Design und Herstellung erfolgen ausschließlich durch Elo. Durch Verwendung unserer eigenen Touchscreens, Software und Treiber resultiert ein perfektes Ensemble, das als Kombination unseren Lebenszyklustests unterzogen wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren.
|
  |
Weitere Merkmale.
- Helles, kontrastreiches Display mit breitem Blickwinkel, das die Aufmerksamkeit des Betrachters auf sich zieht und ihn in seinem Bann hält
- Die TouchPro PCAP-Technologie verwendet klares Glas mit Reibungsbeschichtung, um ein reibungsloses Smartphone-ähnliches Touch-Erlebnis ohne Oberflächenspannung zu ermöglichen.
- 1920 x 1080 Full HD für gestochen scharfe Bild- und Textdetails
- Verschiedene Montageoptionen
- Zulassungen und Konformitätserklärungen für weltweiten Einsatz
- Integriertes Netzteil für Einbau in schlanke Konsolen und Gehäuse
- Energieeffizienz gemäß EnergyStar 7.0 Zertifikat und EU-Effizienzklasse A+
Merkmale
-
Technische
Artikelnummer(n)
TouchPro PCAP (weltweit) - E220046
Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 12 Touch
Touch-Benutzerschnittstelle
USB
Bilddiagonale
54,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Fernbedienung.
Bedienelemente: Menü, auf-/abwärts, Auswählen
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, automatische OSD-Ausschaltung, OSD-Sprache, Wiederherstellung der Standardwerte, Videoquelle; Touch, RTC
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Sperre für: OSD, Stromzufuhr
RTC Einstellungen: Uhrzeit und Timereinstellungen für Ein-/Ausschalten des Monitors können über dieses Menü vorgegeben werden. Die Sommerzeitumstellung erfolgt automatisch und verstellt die Uhr automatisch um eine Stunde.
Einzelheiten siehe Bedienungsanleitung.Seitenverhältnis
16:9
Aktiver Bereich
47,62" x 26,78" / 1209,60 mm x 680,40 mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 480 @ 60Hz
720 x 576 @ 50Hz
800 x 500 @ 60Hz
800 x 600 @ 56/60Hz
1024 x 768 @ 60Hz
1280 x 720 @ 60Hz
1280 x 960 @ 60 Hz
1280 x 1024 @ 60Hz
1366 x 768 @ 60 Hz
1440 x 900 @ 60 Hz
1680 x 1050 @ 60 Hz
1920 x 1080 @ 50, 60HzBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 450 cd/m²
TouchPro PCAP: 387 cd/m²Reaktionszeit gesamt (typisch)
12 msec
Kontrastverhältnis
1100:1
Video-Eingangssignalanschluss
Analoger VGA-Anschluss an DE-15-Schnittstellenbuchse
HDCP-taugliches HDMI an HDMI-Buchsentyp AVideo-Eingangsfrequenz
Horizontal: 31 - 80 kHz
Vertikal: 47 - 63 HzEingangsspannung
100 – 240 V AC, 50/60 Hz
Eingangsanschluss
IEC 60320 C14
Maximale Betriebszeit
24 Stunden/Tag
Stromverbrauch (typisch)
Typisch bei 120 V mit 60 Hz:
AN (Monitor + AC/DC-Adapter): 82,61 W
RUHEZUSTAND (Monitor + AC/DC-Adapter): 0,97 W
AUS (Monitor + AC/DC-Adapter): 0,17 W
Typisch bei 230 V mit 60 Hz:
AN (Monitor + AC/DC-Adapter): 80,91 W
RUHEZUSTAND (Monitor + AC/DC-Adapter): 1,19 W
AUS (Monitor + AC/DC-Adapter): 0,37 WAbmessungen

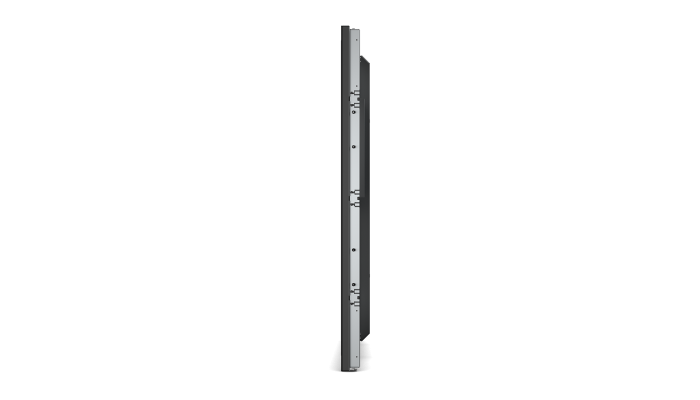

50,23" x 29,40" x 2,64" / 1276 mm x 746,8 mm x 67 mm
Versandabmessungen
57,4" x 36,2" x 11,5" / 1458 mm x 920 mm x 292 mm
Gewicht (ohne Verpackung)
64,6 lbs / 29,3 kg
Gewicht (mit Verpackung)
81,1 lbs / 36,8 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 90%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Herstellergarantie + Vorab-Austausch – Elo-Teilenr.: E740135
5 Jahre Herstellergarantie + Vorab-Austausch – Elo-Teilenr.: E740330Zertifizierungen und Konformitätserklärungen
Australien C-Tick
Kanada CUL, IC
China CCC
Europa CE
Japan VCCI
Mexiko CoC
Russland EAC
USA UL, einschließlich UL 62368-1, FCC
International CB
RoHS, China RoHS, WEEE
Energy Star 7.0
UL 60950 Ball-Drop kompatibel
IK07-Konform
EU Energieeffizienz: A+Montageoptionen

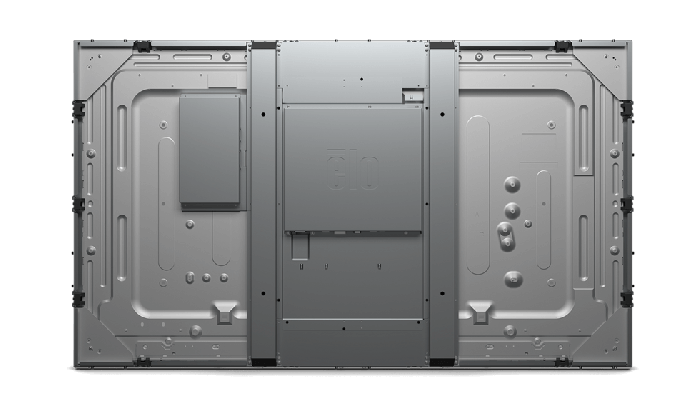

400 x 400 mm VESA-Halterung mit 4 Löchern auf der Rückseite des Geräts
Seitenmontagebügel im Lieferumfang enthalten
*Genaue Angaben sind den Maßzeichnungen zu entnehmen.Im Lieferumfang enthalten
Schnellinstallationsanleitung
OSD-Fernbedienung
HDMI-Kabel
VGA-Kabel
USB-Kabel (Typ A bis B)
Stromversorgungskabel IEC 60320-C13 (Nordamerikastecker)
Stromversorgungskabel IEC 60320-C13 (EU-/KR-Stecker)
Stromversorgungskabel IEC 60320-C13 (GB-Stecker)
Seitenmontagehalter x10
Seitenmontage Halter Schrauben x20Optionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Elo Backpack® - Elo P/N: E611864
Elo Backpack® 3.0 - Elo P/N: E901355
Seitenmontage Ersatzkit – Teilenr.: E727550
Optionaler PCAP Stylus Pen - Teilenr.: E066148
