TouchPro® 9200 Serie Controller (Abgekündigt im April 2024)
Überblick

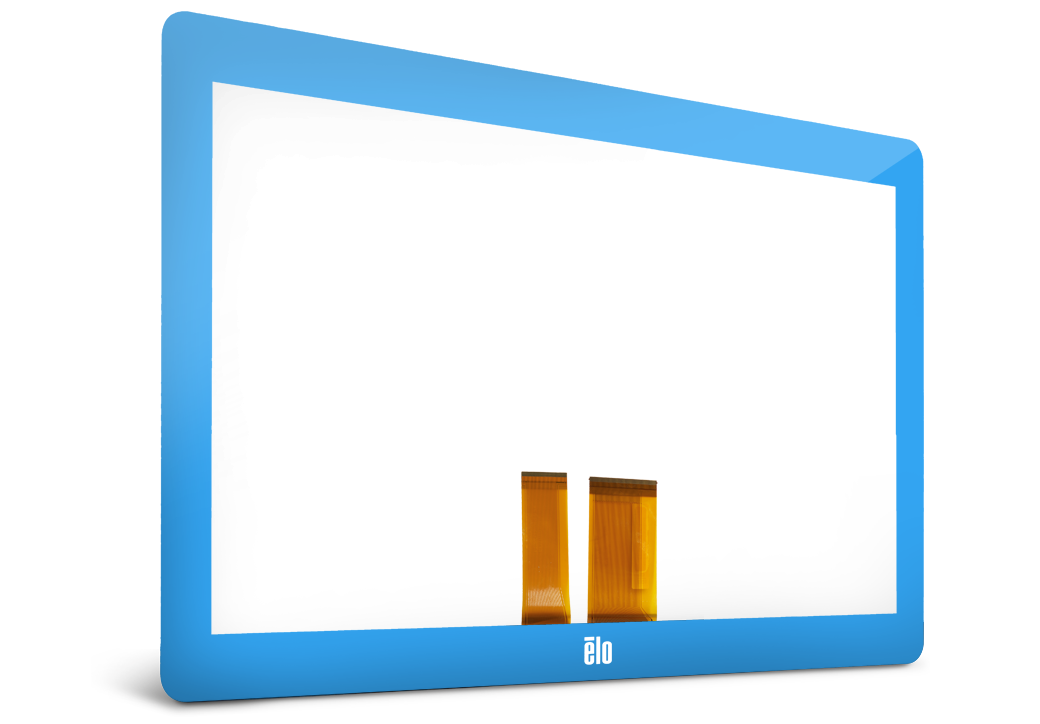

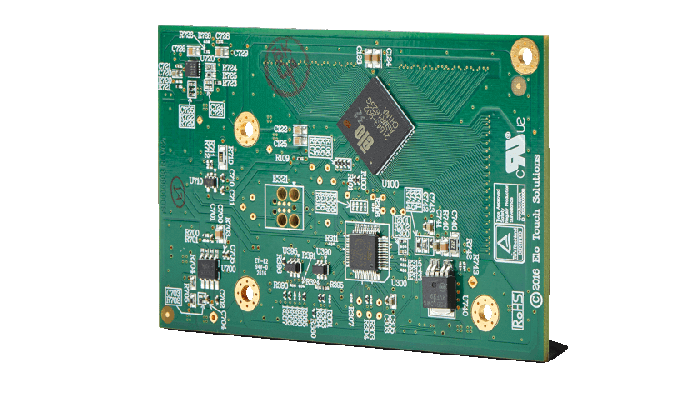

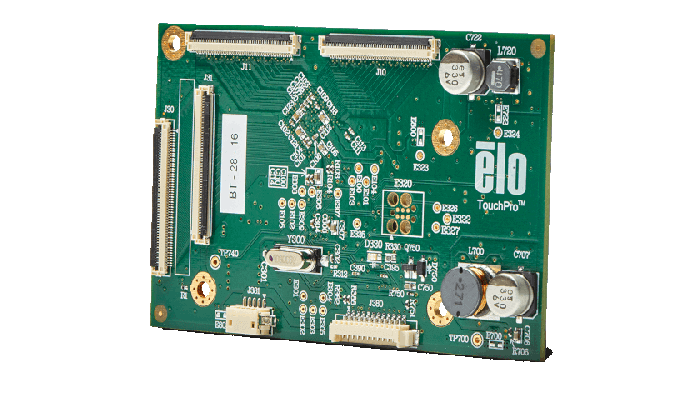

Die fortschrittlichen PCAP-Controller der Elo Touch Solutions 9200-Serie sind für die anspruchsvollsten industriellen und kommerziellen Anwendungen konzipiert und werden vom COACh Pro Touch-IC - Elo's neuem fortschrittlichem ASIC - angetrieben. In Kombination mit unseren Touchscreens Pro-G und Pro-F von 15 Zoll bis 21,5 Zoll bietet es branchenführende Leistung.
 |
Lösung schwieriger BranchenherausforderungenBenutzer von modernen Consumer-Touch-Geräten wie Smartphones sind mit den Einschränkungen der projizierten kapazitiven Technologie vertraut, einschließlich der Unfähigkeit, Berührungen durch dicke Handschuhe zu erkennen und mit Flüssigkeiten auf dem Bildschirm oder schwitzenden Händen inoperabel zu sein. Dies stellt eine große Herausforderung dar, um PCAP zu einer robusten Lösung für den fortgeschrittenen kommerziellen und industriellen Einsatz zu machen. Die hohe Treiberspannung der 9200-Controller und die vollständige Steuerung der Firmware ermöglichen Schlüsselfunktionen wie z. B. flüssigkeitsbedingte Fehlertoleranz, Touch-Erkennung durch Handschuhe und Unterstützung für extra dicke Overlays, bei denen ein extremer Aufprallschutz erforderlich ist. |
FlüssigkeitsrückweisungDie fortschrittlichen Controller der 9200-Serie bieten eine branchenführende Flüssigkeitsabweisung, die häufig in kommerziellen Anwendungen wie Schiffsnavigation, Fabrikautomatisierung und Gesundheitswesen benötigt wird. Herkömmlicherweise hat die PCAP-Technologie Schwierigkeiten, zwischen legitimen Berührungen und falschen Signalen zu unterscheiden, die durch Wasser, Salzwasser oder andere Flüssigkeiten verursacht werden. Die neuen Controller der Elo-Serie 9200 bieten echte 2-Finger-Multitouch-Funktionen wie Ziehen, Quetschen und Zoomen mit 3,5% Salzwasserbeschichtung und ohne falsche Berührungen. |
 |
 |

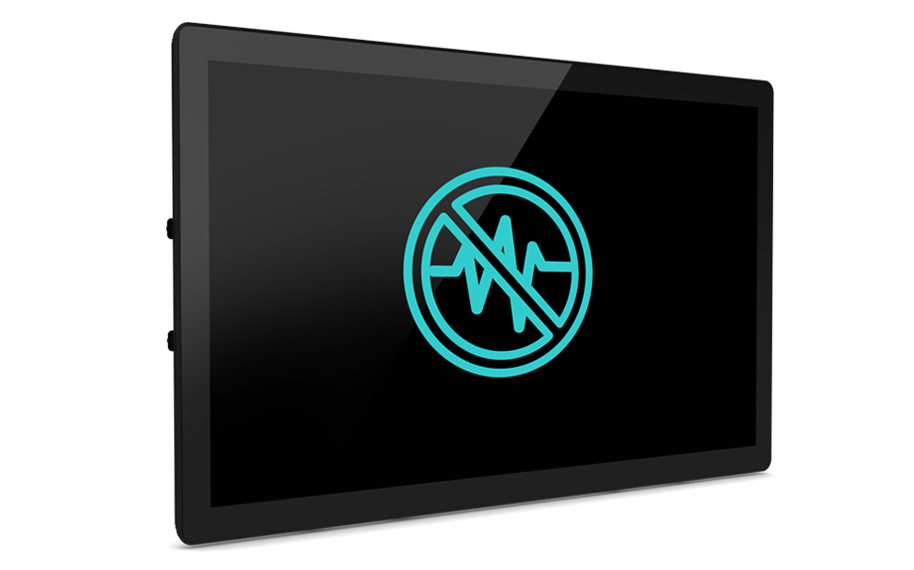

Erweiterte EMI-LeistungKommerzielle und industrielle Touch-Anwendungen werden ständig durch EMI (Elektromagnetische Interferenz) herausgefordert, was unerwünschte Verhaltensweisen wie falsche Berührungen verursacht. Diese elektromagnetischen Felder werden intern durch das Gerät selbst erzeugt, aber auch extern von seiner Umgebung, da das Gerät häufig von anderen elektromagnetischen Störquellen umgeben ist. Unser fortschrittlicher Controller der 9200-Serie ist so ausgelegt, dass er diesen elektromagnetischen Störquellen standhält und immun ist, indem er eine hohe Ansteuerspannung und andere Techniken wie Frequenzsprung und fortschrittliche Signalverarbeitung verwendet. |
Anpassung für Ihre AnwendungMit der eigens entwickelten Hardware, Firmware und Software für unseren neuen COACH Pro-Touch-IC kann Elo seine Funktionen und Leistungen an Ihre einzigartige Anwendung anpassen und so eine ideale Partnerschaft und Gelegenheit für gemeinsamen Erfolg und Wachstum in Zielmärkten mit einzigartigen Touch-Anforderungen schaffen Eigenschaften. |
 |
TouchPro Produktauswahltabelle
Bildschirmfamilien
7"- 32"
7"- 22"
≥ 42"
7"- 32
7"- 22"
≥42"
Controller Families
| Bildschirmgrößenbereich | Formfaktor* | Flextail- Konfiguration |
Schnittstelle | Touchscreen- Familie |
Controller IC Marke/ Modell |
Flüssigkeitsrückweisung | Saline/ Salzwasser- Betrieb |
10V RMS CS |
Berührung durch Glas |
Handschuh | Stift | # von Berührungen |
|
| 7200 series CoF |
≤15.6" | CoF | Einzeln | USB | Pro-F | Mehrere | Gut | - | Ja | Gut | Gut | Passiv | Multi |
| 8200 series Core |
7"- 22" | PCB | Einzel /Multi | USB/Seriell | Pro-F/Pro-G | Mehrere | Gut | Gut | Ja | Gut | Gut | Passiv | Multi |
| 9200 series Advanced |
7"- 22" | PCB | Einzeln/Multi | USB/Seriell | Pro-F/Pro-G | Elo | Beste | Beste | Ja | Beste | Beste | Passiv | Multi |
| 8300 series Large |
≥32" | PCB | Einzeln / Multi | USB | Pro-M/Pro-F | Mehrere | Gut | - | Ja | Gut | Gut | Aktiv | Multi |
| 9300 series Advanced |
22"- 32" | PCB | Einzeln/Multi | USB/Seriell | Pro-F | Elo | Beste | Beste | Ja | Beste | Beste | Passiv | Multi |
Merkmale
-
Technische
Technologie
PCAP (TouchPro® - Kapazitivsensorik)
Anzahl der Berührungspunkte
Bis zu 12 Berührungen
Eingabemethoden
Finger
Behandelt
Passiver SchreibkopfAbmessungen
Die Controller der Elo-Serie 9200 haben mehrere Formfaktoren zur Auswahl. Kontaktieren Sie Elo für weitere Informationen
Schnittstelle
USB, Serial
Positioniergenauigkeit
± 2.0mm
Abtastrate
Up to 200Hz
Betriebstemperatur
-20°C to 70°C; max 90% RH (non-condensing)
Hinweis
Die genauen Spezifikationen variieren je nach Touch-IC, Konfiguration und Bildschirmgröße. Die obige Information repräsentiert typische Werte.
