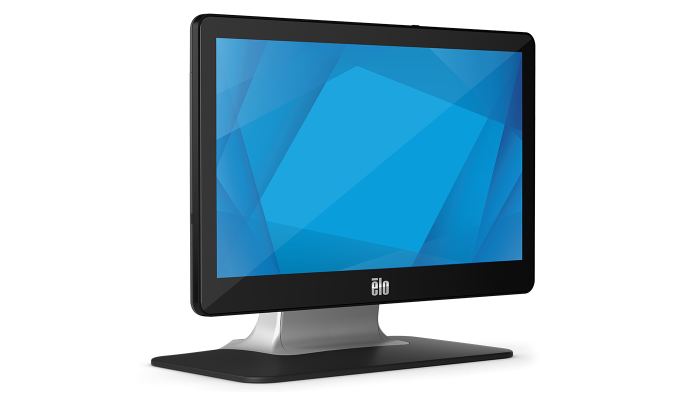

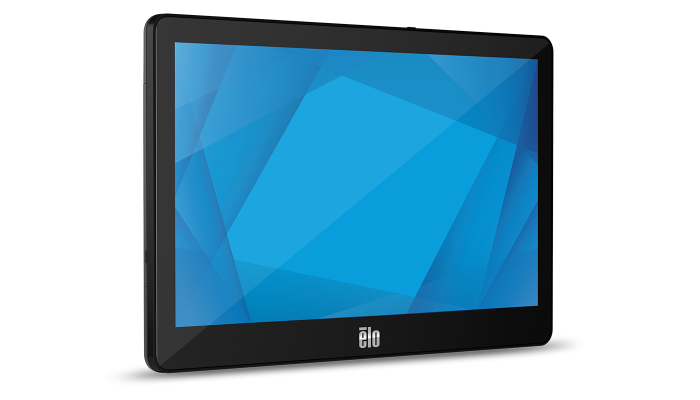

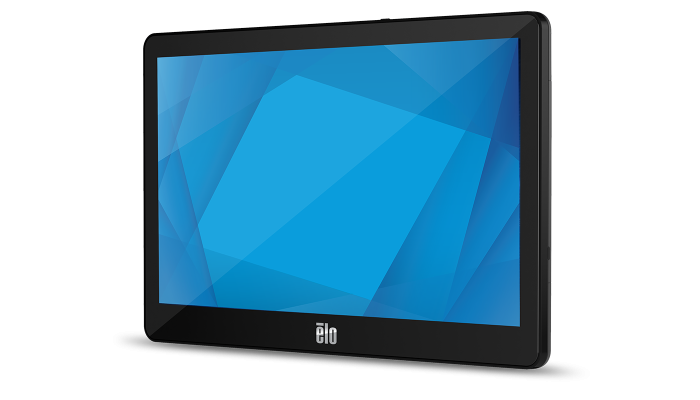

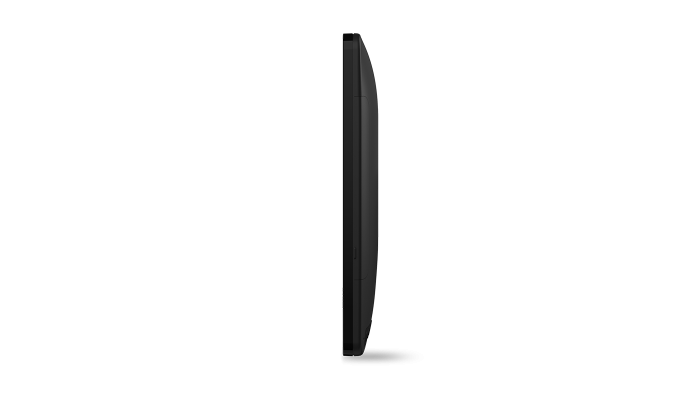

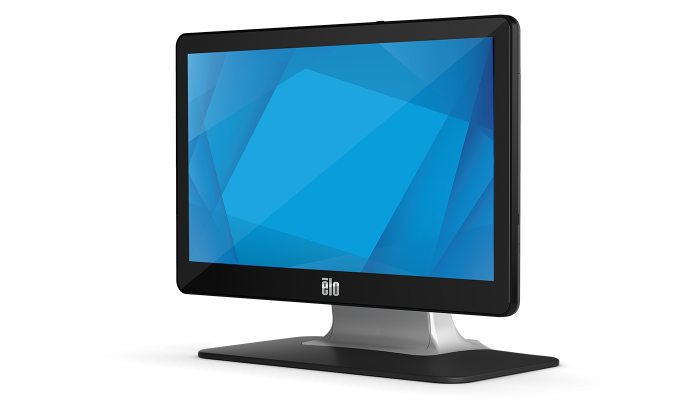

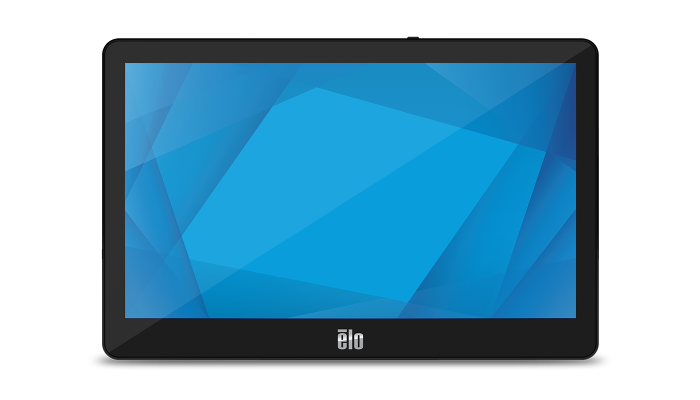

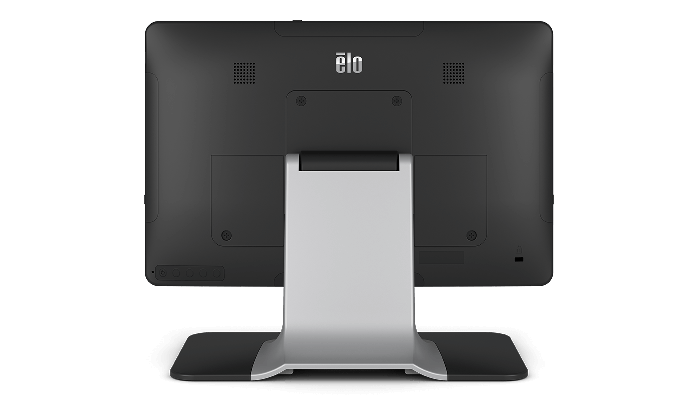

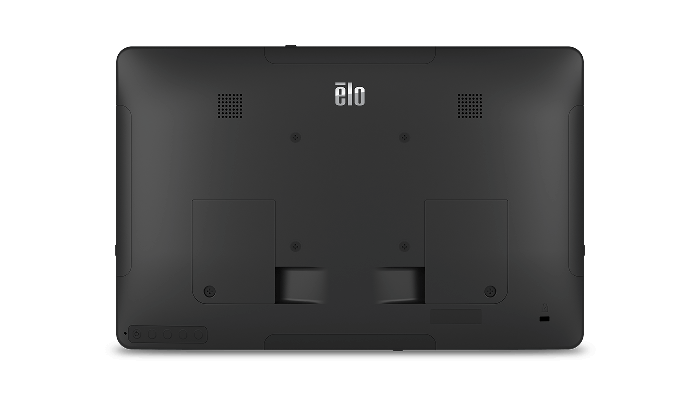

1302L 13 Zoll Touchscreen Monitor
Elo 1302 Touchscreen-Monitor
Der Elo 1302L Touchscreen-Monitor zeichnet sich wie die gesamte Modellreihe 02 durch seine nahtlose Integrierbarkeit in verschiedenste Umgebungen aus. Dank seines kompakten Formfaktors und seiner klaren Linien bietet er in Sachen Einbau und Anwendung maximale Flexibilität. Ob als POS-Terminal oder als interaktives Kundenwerkzeug - er macht immer eine gute Figur. Er empfiehlt sich daher für POS-Anwendungen genauso wie für den Selbstservice-Einsatz, als Digital Signage-Monitor und für das Gastgewerbe. Sein umfassendes Zubehör rundet das Angebot ab und gewährleistet eine problemlose Anpassung des Monitors an Ihre Anforderungen.
Komplette Verbindung mit nur einem Kabel
Der 1302L bietet als erster Touchscreen seiner Art für kommerzielle Anwendungen eine Typ C USB-Schnittstelle, über die Touch-, Videosignale und Stromversorgung laufen. Dadurch reduziert sich die notwendige Kabelanzahl von 3 auf 1, was Installation und Wartung ungemein erleichtert. Und falls Ihr PC noch nicht über einen USB-Port vom Typ C verfügt, können Sie natürlich die Verbindung zwischen Touchscreen und Computer über HDMI oder VGA herstellen.
Einer für Sie. Einer für Ihre Kunden.
Der 1302L bietet Dual-Funktionalität. Dadurch können Sie ihn als traditionellen POS-Terminal oder als dem Kunden zugewandtes Display verwenden - oder als BEIDES! Mit einem Elo Touchscreen für interaktive Kundenkommunikation steigern Sie Markentreue und Kundenzufriedenheit, da Sie dem Kunden viele Dienste bieten: von der direkten Kontrolle von Transaktionen über die Teilnahme an Treueprogrammen bis zum Abrufen von brandneuen Sonderangeboten.
Hervorragend geeignet für viele Einsatzgebiete
Alle sind gleich? Nicht bei uns! Unternehmen haben verschiedene Anforderungen. Sie benötigen einen Touchscreen am Point-of-Sale für die Abwicklung einer Transaktion? Sie möchten Ihren Gästen im Restaurant den Zugriff auf Self-Service-Anwendungen ermöglichen, damit sie die Menükarte erkunden und eine Bestellung aufgeben können? Mit den Monitoren der 02-Serie können Sie Ihr Vorhaben einfach realisieren: Sie lassen sich mühelos integrieren und sorgen gleichzeitig für eine moderne, elegante Optik.
-
Einzelhandel
-
Gastgewerbe
-
Regierung
-
Restaurant
-
Industrie
Elo Noch mehr Möglichkeiten – mit Elo Edge Connect™
Vielseitigkeit - dafür steht Elo Edge Connect mit einer großen Auswahl an Peripheriegeräten. Komfortable Anschlussmöglichkeiten für bis zu vier Zusatzgeräte: Ob Endless-Aisle-Sortimentserweiterung, Self-Service- oder Anwendungen im Verbund – der Anschluss an den Touchscreen ist kein Problem. Ein weiterer Vorteil: Sie können Peripheriegeräte auch später hinzufügen oder wechseln, sollten sich Ihre Anforderungen ändern.
-
EMV Cradles
Die Möglichkeit, Zahlungen vornehmen zu können, ist entscheidend, um eine Transaktion abzuschließen. Die 1302L bietet kompatible EMV-Halterungen, mit denen Sie ein EMV-Zahlungssystem sicher befestigen können, und zwar direkt der bildschirm.
-
Strichcodescanner
Der Honeywell N3680 ist ein omnidirektionaler 1D/2D-Barcodescanner, mit optionaler Möglichkeit zum Hinzufügen von Plug-ins. Beispiel: EasyDL ermöglicht Benutzern das Auslesen von amtlich ausgestellten Ausweisen in den USA und Kanada.
-
Magnetstreifenleser
Der kodierte Dreispur-Magnetstreifenleser von Magtek bietet Remote-Schlüsselinjektion. Mithilfe der Elo-Test-App für Zubehör können Sie die Sicherheitsstufe von Standard-Sicherheitsstufe 2 oder die Verschlüsselung auf Stufe 3 ändern, um sensible Kreditkartendaten auszulesen.
Flexible Montage
Heutzutage verlangen Kunden ein nahtloses Einkaufserlebnis – vom Betreten des Geschäfts bis zum Kassiervorgang. Die Touchscreen-Monitore der 02-Serie lassen sich dank der zahlreichen Aufstellmöglichkeiten, wie dem mitgelieferten Ständer, der Regal- und Wandhalterung oder VESA-Halterungen von Drittanbietern schnell und einfach integrieren.
Optisch beeindruckende Displays in Größen von 7 bis 27 Zoll
Die brillanten Touchscreens mit der branchenführenden TouchPro® PCAP-Technologie von Elo bieten große Betrachtungswinkel mit tadelloser Bildschärfe, Auflösung und Lichtdurchlässigkeit für präzise Berührungsreaktionen und lebendige Bilder. Die Monitore der 02-Serie reagieren auf bis zu zehn simultane Berührungen und sorgen bei Anwendern für ein interaktives Erlebnis, das dem von Tablets ähnelt.
7"
10"
13"
15"
20"
22"
24"
27"
Qualität und Zuverlässigkeit – die Markenzeichen von Elo
Profitieren Sie von Lösungen, die Ihnen die Qualität und Zuverlässigkeit liefern, für die wir von Elo bekannt sind. Dies unterstützen wir durch unsere dreijährige Standardgarantie sowie durch eine optionale Erweiterung auf fünf Jahre. Eine zuverlässige Komplettlösung aus einer Hand: Wir konzipieren und konstruieren Systeme, bei denen die Touchfunktionalität von Anfang an im Vordergrund steht.
Merkmale
-
Technische
Artikelnummer(n)
Schwarz mit Standfuß (weltweit) - E683204
Schwarz ohne Standfuß (weltweit) - E683595
Weiß mit Standfuß (weltweit) - E683396
Weiß ohne Standfuß (weltweit) - E683787Gehäusefarbe
Weiß oder schwarz
Touchtechnologie & Leistung
PCAP (projizierte Kapazitivsensorik) - 10-Touch
Bilddiagonale
13,3 zoll diagonal, Active-Matrix-TFT-LCD (LCD)
Seitenverhältnis
16:9
Aktiver Bereich
11,57" x 6,51" / 293,76 mm x 165,24 mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
720 x 576 50Hz
800 x 600 60Hz
1024 x 768 60Hz
1280 x 720 50, 60Hz
1280 x 800 60Hz, 60Hz RB
1280 x 960 60Hz
1280 x 1024 60Hz
1360 x 768 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±85° oder 170° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 300 cd/m²
PCAP: 270 cd/m²Reaktionszeit gesamt (typisch)
25 ms
Kontrastverhältnis
800:1
Touch Interfaces
USB
Oberflächenbehandlung
Blendschutz
On-Screen-Display (OSD)
Am unteren Rand angeordnete Bedientasten:
Bedienelemente: Menü, Auf, Ab, Auswählen, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Bildschärfe, Farbtemperatur, OSD-Zeitabschaltung, OSD-Sprache, Rücksetzung auf Standardwerte, Video-Priorität, Information, Touch On Sleep-Modus, Energiesparfunktion Sprachen, Bildschirmschoner, Stummschaltung, Lautstärke, Audioquellenwahl
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Sperre für: OSD, StromzufuhrE/A-Anschlüsse
1 x USB-C mit vollem Funktionsumfang (PD [Power Delivery], USB 3.0 und Display Port erforderlich)
Audiobuchse x 1 (Line-in)
VGA x 1
HDMI x 1
12 V-Gleichspannungsbuchse x 1
USB Micro-Anschlüsse x 4 an der Seite (oben, unten, links, rechts)Lautsprecher
2 x 1W
Vídeo
HDMI V1.3 Typ A Schnittstelle für HDMI-Eingangssignale
VGA analog
USB Typ-CVideo-Eingangsfrequenz
Horizontal: 30 – 75K KHz
Vertical: 60HzLeistung
Option 1 - USB Typ-C Eingangsspannung: 5V±5% 3A / 9V±5% 3A / 15V±5% 1.8A / 20V±5% 1.35A
Option 2 - Externer Netzadapter 12V/36W im Lieferumfang
Monitor-Stromanschluss: Netzadapterbuchse koaxial (2,0 mm (+0,0 - 0,1 mm) Stiftaußendurchmesser, 6,4 mm (+/- 0,3 mm) Zylinderinnendurchmesser, 8,8 mm (+/- 0,3 mm) Zylindertiefe)
Display-Eingangsspannung: 12 V DC +/- 5 %
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,1 mm (+/- 0,1 mm), Stift-Außendurchmesser 5,5mm (+/- 0,05mm), Zylindertiefe 9,5 mm (+/- 0,3 mm))
Adapter-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 HzStromverbrauch (typisch)
Monitor + Netzadapter
EIN: 8,2 W
SCHLUMMERMODUS: 1,2W
AUS: 0,18 WMonitorabmessungen (ohne Standfuß)
8,32" x 12,84" x 0,99" / 211,30 mm x 326,06 mm x 25,05 mm
Monitorabmessungen (mit Standfuß)
10,22" x 12,84" x 5,91" / 259,57 mm x 326,06 mm x 150 mm
Versandabmessungen
Ohne Standfuß: 11,02" x 15,95" x 6,30" / 280 mm x 405 mm x 160 mm
Mit Standfuß: 13,11" x 16,34" x 8,66" / 333 mm x 415 mm x 220 mmGewicht (ohne Verpackung)
Ohne Standfuß: 2,69 lbs / 1,22 kg
Mit Standfuß: 5,11 lbs / 2,32 kgGewicht (mit Verpackung)
Ohne Standfuß: 6,37 lbs / 2,89 kg
Mit Standfuß: 10,19 lbs / 4,62 kgBetriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80 %
Lagerung: 10% bis 95% (38.7℃ max. Nasskugel-Thermometertemperatur)MTBF
50.000 Stunden, nachgewiesen
Montageoptionen
VESA 75 mm x 75 mm (4-Loch)
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Australien RCM
Kanada CUL, IC
China CCC
Europa CE
Vereinigtes Königreich UCKA
Japan VCCI
Korea KCC
Mexiko NOM
Taiwan BSMI
USA UL, FCC
International CB
RoHS, China RoHS, WEEE, REACH
Russland EAC
Indien BISSchutz vor Eindringen
IPX1 - Nur Vorderseite
Aufprallschutz
IK07
Im Lieferumfang enthalten
Touchscreen Monitor
HDMI-Kabel
Touchscreen USB-Kabel (USB Typ A bis C)
Kurzanleitung - Installation (QIG)
EEI-Etikett
Netzadapter
Nordamerika-Netzkabel
EU-Netzkabel
Kabelbinder x 3
Schrauben x 2 für Kabelabdeckung(en)Optionaler PCAP Stylus Pen
E066148
Optionales Zubehör
Magnetstreifenleser (MSR) - Elo Teilenr: E001002
Strichcodeleser (BCR) - Elo Teilenr: E093433
Kundendisplay (2 x 20 VFD) - Elo Teilenr: E001003
2D Barcode-Scanner - Teilener Elo: E926356
PCAP Stylus Stift - Teilenr Elo: E066148
EMV-Cradle für MagTek eDynamo - Elo Teilenr.: E375343
EMV-Cradle für Ingenico RP457c with Audio Jack, BT and USB - Elo Teilenr.: E586981
EMV-Cradle für Ingenico RP457c with BT and USB - Elo Teilenr.: E710930
RFID - Elo Teilnr.: E673037
Elo Edge Connect™ Speakerbar (schwarz) - Elo P/N: E894719
Elo Edge Connect™ Speakerbar (weiß) - Elo P/N: E133780Ständer, Halterungen & Kits
Regalhalterung (75mm oder 100mm VESA) - Elo Teilenr.: E043382
Bodenständer (75mm oder 100mm VESA) - Elo Teilenr.: E048069
Standfuß 6-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047458
Standfuß 12-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047663
Standfuß 18-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047864
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel – 1,8 m - Elo-Teilenr: E214097
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel - 3 m - Elo-Teilenr: E214282
Elo Standfuß 1302L - Schwarz (75 mm VESA) - Verlegen Sie alle Kabel vor der Montage am Ständer - Elo Teilenr.: E307788
Elo Standfuß 1302L - weiß (75 mm VESA) - Verlegen Sie alle Kabel vor der Montage am Ständer - Elo Teilenr.: E307974
Wallaby-POS-Ständer (Schwarz) - Elo Teilenr.: E949536
(weiß) - Elo Teilenr.: E353758
USB-C zu USB-C Kabelsatz - Elo Teilenr.: E710364
VGA-DB15 zu Micro-Kabelsatz - Elo Teilenr.: E710549
DVI-D-zu-HDMI-Kabelsatz - Elo Teilenr.: E538507
Elo Backpack® 4 (Valuemodelle) - Elo-Teilenr: E393754
Elo Backpack® 4 (Standardmodelle) - Elo-Teilenr: E393359
