1509L 15,6 Zoll Touchscreen Monitor
Übersicht

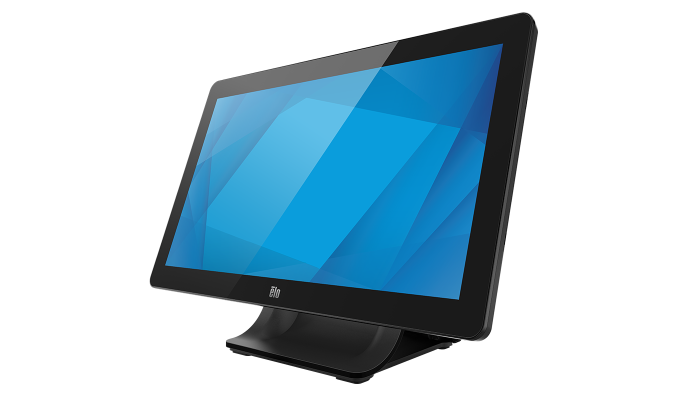

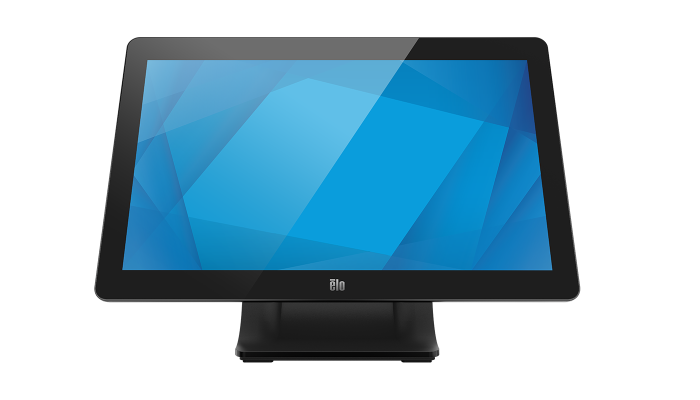

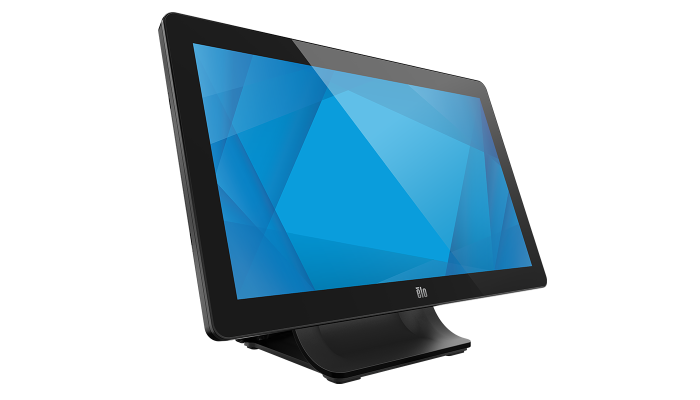

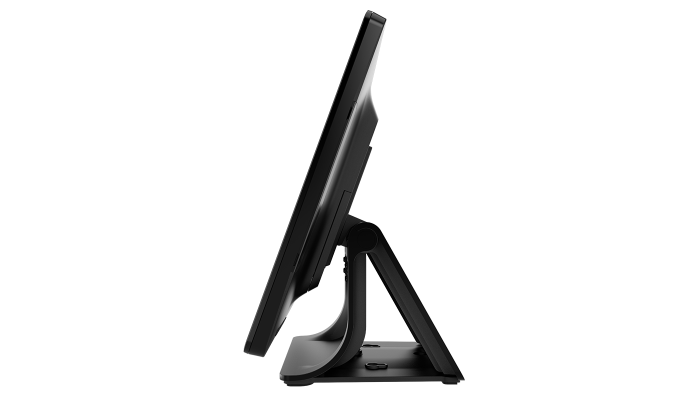

Der Elo 1509L Touchscreen weist einen 15,6-Zoll Breitformatmonitor mit niedriger Profiltiefe auf und bietet umfassende Funktionalität. Sein Reinglasaufbau gewährleistet eine hohe Lichtdurchlässigkeit und sehr gute Optik, während der robuste Aufbau für Langlebigkeit sorgt. Verfügbar mit TouchPro PCAP mit Multi-Touch-Fähigkeit. Da dieser Touchscreen kompromisslos auf Touchbedienung ausgelegt ist, empfiehlt er sich für Umgebungen mit hoher Nutzerfrequenz wie im Einzelhandel und Gastgewerbe.
Integrierte Touch-FunktionalitätDa keine mechanischen Verschleißteile im Inneren vorhanden sind, bietet der 1509 eine schnelle, akkurate und driftfreie Ansprechung auf Finger, Handschuhe oder Soft-Pens. |
 |
 |
Flexible MontageDieser Touchmonitor kann durch Abnehmen des Ständers auf Theken montiert werden. Als Alternative sind Wand- und Ständermontage vorgesehen. Dank der LED-Hintergrundbeleuchtung ist der Stromverbrauch deutlich reduziert. |
Auslegung auf kommerzielle AnwendungenDieser 15,6-Zoll Touchscreen-Monitor gewährleistet, typisch für Elo, überlegene Qualität und Zuverlässigkeit - ein Anspruch, der durch eine dreijährige Garantie untermauert wird. Alle unsere Produkte werden härtesten Zuverlässigkeitstests (über 20 Testreihen) unterzogen, um eine gemittelte Ausfallsicherheit von 50.000 Betriebsstunden zu realisieren. |
 |
Weitere Merkmale
- Schlankes, modernes Breitbilddesign mit hoher Touchscreen-Zuverlässigkeit
- Energieeinsparung durch LED-Technologie
- Reinglasaufbau für überlegene Bildqualität
- Abnehmbarer Standfuß ermöglicht auch Wand- oder Bodenständermontage (über VESA-Halterung)
- Thekenmontage mit Diebstahlsicherung
- Optionaler Magnetstreifenleser (MSR) für Installation vor Ort
- Touchscreen ist durch Versiegelung gegen Spritzwasser, Staub und Fett geschützt
Merkmale
-
Technische
Artikelnummer(n)
E551755
Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
Bilddiagonale
15,6 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Seitenverhältnis
16:9
Aktiver Bereich
13,55" x 7,62" / 344,23 mm x 193,55 mm
Auflösung
1366 x 768
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
800 x 600 @ 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60, 60RB Hz
1280 x 960 @ 60Hz
1280 x 1024 @ 60Hz
1360 x 768 @ 60Hz
1366 x 768 @ 60, 60RB HzBlickwinkel
Horizontal: ±45° / 90° insgesamt
Vertikal: -40°/ +20° / 60° insgesamtFarben
6-bit (262 000)
Helligkeit (typisch)
LCD-Panel: 200 cd/m²
PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
12 msec
Kontrastverhältnis
500:1
Touch-Benutzerschnittstelle
USB
Leistung
Externer DC-Adapter 12 V/24 W im Lieferumfang enthalten
Monitor-Stromanschluss: Netzbuchse koaxial (Stiftdurchmesser 2,1 mm (+0,0 -0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Monitor-Eingangsspannung: 12 V DC +/- 5 %
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,1 mm, Stift-Außendurchmesser 5,5 mm, Zylindertiefe 12 mm)
Adapter-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 HzVídeo
Analog VGA
HDMI
Eingangsvideo-Horizontal-Sync-Frequenzbereich: 31.5 – 82KHz
Eingangsvideo Vertical Sync (Framerate) Frequenzbereich: 50 – 75HzStromverbrauch (typisch)
Monitor + Netzadapter
EIN: 6,41 W
SCHLAFMODUS: 0,84 W
AUS: 0,21 WE/A-Anschlüsse
USB-Typ-B
VGA (Mini-VGA-Buchse)
HDMI
12 V D/C-EingangOn-Screen-Display (OSD)
Über die Tasten an der Unterseite zugänglich.
Bedienelemente: Menü, auf-/abwärts, Auswahl
Einstellungen: Helligkeit, Kontrast, Eingangswahl, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, automatische OSD-Ausschaltung, OSD-Sprache, Wiederherstellung der Standardwerte, Videopriorität, Information
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Sperren: OSD, EIN/AUSMonitorabmessungen (mit Standfuß)
11,16" x 15,24" x 6,83" / 283,4 mm x 387,1 mm x 173,5 mm
Versandabmessungen
17,72" x 14,25" x 10,24" / 450 mm x 326 mm x 260 mm
Gewicht (ohne Verpackung)
5,82 lbs / 2,642 kg
Gewicht (mit Verpackung)
10,49 lbs / 4,76 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95% (38,7 ℃ max. Feuchtkugeltemperatur)MTBF
50.000 Stunden, nachgewiesen
Montageoptionen

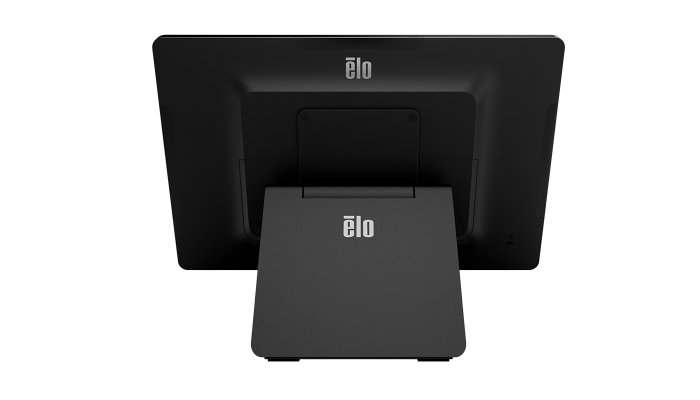

VESA-Halteplatte mit 4 Schraublöchern (Lochbild 75 mm und 100 mm) auf der Rückseite des Geräts
Garantie
2 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449Zertifizierungen und Konformitätserklärungen
Kanada cUL, IC
Europa CE
Vereinigtes Königreich UCKA
Japan VCCI
Vereinigte Staaten UL, FCC
China CCC
Korea, KCC
Australien RCM
Mexiko NOM
Taiwan BSMI
Internationale CB
RoHS, China RoHS, WEEE, REACHSchutz vor Eindringen
IPX1
Aufprallschutz
IK07
Im Lieferumfang enthalten
1509L Touchmonitor
Schnellinstallationsanleitung
EEI-Etikett
Mini-VGA auf VGA-Kabel (Stecker Mini-VGA auf DE-15 (DB-15))
USB-Kabel (Stecker USB-Typ-A auf USB-Typ-B)
Netzteil (Wandmontage mit 6 Wechselstromschaltern)
2 x Kabelklemmen
2 x Kabelbinder
3 x Schrauben (M3 x 8 mm) für Kabelklemmen
2 x Schrauben (M3 x 12 mm) für KabelführungOptionaler IntelliTouch-Stylus-Stift
Elo P/N: D82064-000
Optionales Zubehör
PCAP Stylus Stift - Teilenr Elo: E066148
Elo 24W-Steckernetzteil (mit Adaptern für EU, US/JP/TW, Brasilien, UK, AUS/ARG-, CN- und KR/IND) - Elo Teilnr.: E274991Ständer, Halterungen & Kits
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
1,8 m Kabelsatz (einschließlich VGA-, USB-, HDMI- und Audiokabel)- Elo-Teilenr: E210789
3 m Kabelsatz (einschließlich VGA-, USB-, HDMI- und Audiokabel) - Elo-Teilenr: E210606
