1002L 10 Zoll Touchscreen Monitor

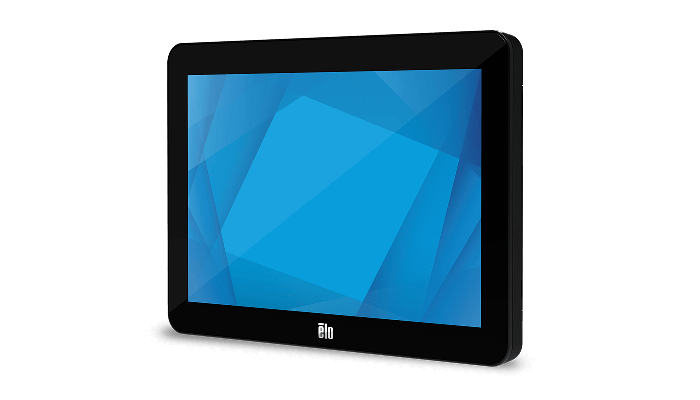

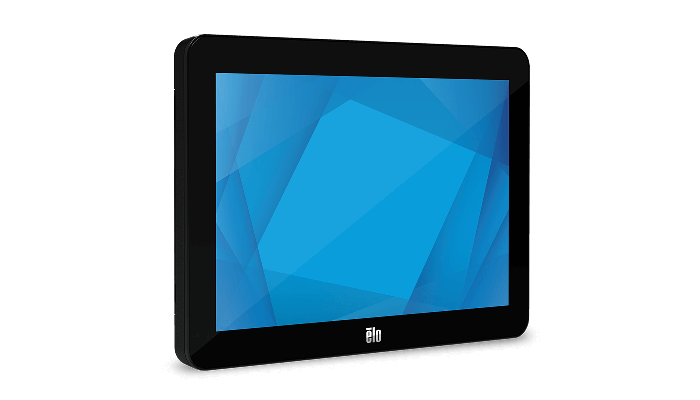

Elo 1002L Touchscreen-Monitor
Der Elo 1002L Touchscreen-Monitor zeichnet sich wie die gesamte Modellreihe 02 durch seine nahtlose Integrierbarkeit in verschiedenste Umgebungen aus. Dank seines kompakten Formfaktors und seiner klaren Linien bietet er in Sachen Einbau und Anwendung maximale Flexibilität. Ob als POS-Terminal oder als interaktives Kundenwerkzeug - er macht immer eine gute Figur. Er empfiehlt sich daher für POS-Anwendungen genauso wie für den Selbstservice-Einsatz, als Digital Signage-Monitor und für das Gastgewerbe. Sein umfassendes Zubehör rundet das Angebot ab und gewährleistet eine problemlose Anpassung des Monitors an Ihre Anforderungen.
Komplette Verbindung mit nur einem Kabel
Der 1002L bietet als erster Touchscreen seiner Art für kommerzielle Anwendungen eine Typ C USB-Schnittstelle, über die Touch-, Videosignale und Stromversorgung laufen. Dadurch reduziert sich die notwendige Kabelanzahl von 3 auf 1, was Installation und Wartung ungemein erleichtert.
Einer für Sie. Einer für Ihre Kunden.
Der 02-Series bietet Dual-Funktionalität. Dadurch können Sie ihn als traditionellen POS-Terminal oder als dem Kunden zugewandtes Display verwenden - oder als BEIDES! Mit einem Elo Touchscreen für interaktive Kundenkommunikation steigern Sie Markentreue und Kundenzufriedenheit, da Sie dem Kunden viele Dienste bieten: von der direkten Kontrolle von Transaktionen über die Teilnahme an Treueprogrammen bis zum Abrufen von brandneuen Sonderangeboten.
Hervorragend geeignet für viele Einsatzgebiete
Alle sind gleich? Nicht bei uns! Unternehmen haben verschiedene Anforderungen. Sie benötigen einen Touchscreen am Point-of-Sale für die Abwicklung einer Transaktion? Sie möchten Ihren Gästen im Restaurant den Zugriff auf Self-Service-Anwendungen ermöglichen, damit sie die Menükarte erkunden und eine Bestellung aufgeben können? Mit den Monitoren der 02-Serie können Sie Ihr Vorhaben einfach realisieren: Sie lassen sich mühelos integrieren und sorgen gleichzeitig für eine moderne, elegante Optik.
-
Einzelhandel
-
Gastgewerbe
-
Regierung
-
Restaurant
-
Industrie
Elo Noch mehr Möglichkeiten – mit Elo Edge Connect™
Vielseitigkeit - dafür steht Elo Edge Connect mit einer großen Auswahl an Peripheriegeräten. Komfortable Anschlussmöglichkeiten für bis zu vier Zusatzgeräte: Ob Endless-Aisle-Sortimentserweiterung, Self-Service- oder Anwendungen im Verbund – der Anschluss an den Touchscreen ist kein Problem. Ein weiterer Vorteil: Sie können Peripheriegeräte auch später hinzufügen oder wechseln, sollten sich Ihre Anforderungen ändern.
-
EMV Cradles
Die Möglichkeit, Zahlungen vornehmen zu können, ist entscheidend, um eine Transaktion abzuschließen. Die 1002L bietet kompatible EMV-Halterungen, mit denen Sie ein EMV-Zahlungssystem sicher befestigen können, und zwar direkt der bildschirm.
-
Strichcodescanner
Der Honeywell N3680 ist ein omnidirektionaler 1D/2D-Barcodescanner, mit optionaler Möglichkeit zum Hinzufügen von Plug-ins. Beispiel: EasyDL ermöglicht Benutzern das Auslesen von amtlich ausgestellten Ausweisen in den USA und Kanada.
-
Magnetstreifenleser
Der kodierte Dreispur-Magnetstreifenleser von Magtek bietet Remote-Schlüsselinjektion. Mithilfe der Elo-Test-App für Zubehör können Sie die Sicherheitsstufe von Standard-Sicherheitsstufe 2 oder die Verschlüsselung auf Stufe 3 ändern, um sensible Kreditkartendaten auszulesen.
Flexible Montage

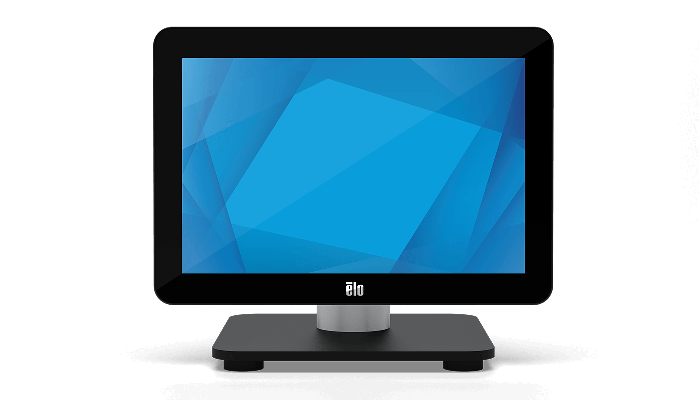

Heutzutage verlangen Kunden ein nahtloses Einkaufserlebnis – vom Betreten des Geschäfts bis zum Kassiervorgang. Die Touchscreen-Monitore der 02-Serie lassen sich dank der zahlreichen Aufstellmöglichkeiten, wie dem mitgelieferten Ständer, der Regal- und Wandhalterung oder Kioskgehäusen von Drittanbietern schnell und einfach integrieren.
Optisch beeindruckende Displays in Größen von 7 bis 27 Zoll
Die brillanten Touchscreens mit der branchenführenden TouchPro® PCAP-Technologie von Elo bieten große Betrachtungswinkel mit tadelloser Bildschärfe, Auflösung und Lichtdurchlässigkeit für präzise Berührungsreaktionen und lebendige Bilder. Die Monitore der 02-Serie reagieren auf bis zu zehn simultane Berührungen und sorgen bei Anwendern für ein interaktives Erlebnis, das dem von Tablets ähnelt.
7"
10"
13"
15"
20"
22"
24"
27"
Qualität und Zuverlässigkeit – die Markenzeichen von Elo
Profitieren Sie von Lösungen, die Ihnen die Qualität und Zuverlässigkeit liefern, für die wir von Elo bekannt sind. Dies unterstützen wir durch unsere dreijährige Standardgarantie sowie durch eine optionale Erweiterung auf fünf Jahre. Eine zuverlässige Komplettlösung aus einer Hand: Wir konzipieren und konstruieren Systeme, bei denen die Touchfunktionalität von Anfang an im Vordergrund steht.
Merkmale
-
Technische
Artikelnummer(n)
TouchPro PCAP-Sensorik (weltweit) - E155834
Ohne Touchsensorik (weltweit) - E324341Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
Ohne Touchsensorik
PCAP (projizierte Kapazitivsensorik) - 10-TouchBilddiagonale
10,1 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Dicke des Bildschirms
1,12" / 28,45 mm
Seitenverhältnis
16:10
Aktiver Bereich
8,54" x 5,34" / 216,96 mm x 135,6 mm
Auflösung
1280 x 800
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
800 x 600 @ 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60Hz
1920 x 1080 @ 60Hz
1920 x 1200 @ 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±85° oder 170° insgesamt
Farben
262 000
Helligkeit (typisch)
LCD-Panel: 350 cd/m²
PCAP + DC-Netzteil: 315 cd/m²
PCAP + USB-C 5V-Versorgung: 200 cd/m²Reaktionszeit gesamt (typisch)
29 msec
Kontrastverhältnis
800:1
Touch-Benutzerschnittstelle
USB
Oberflächenbehandlung
Blendschutz
On-Screen-Display (OSD)
Über die Tasten an der Unterseite zugänglich:
Bedienelemente: Menü, auf-/abwärts, Auswahl
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, automatische OSD-Ausschaltung, OSD-Sprache, Lautstärke, Stummschalten, Wiederherstellung der Standardwerte, Tonquellenauswahl, Videopriorität, Information, Touch-Standby, Peripherie-Anschluss (nur USB-C-Monitor)
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Japanisch, traditionelles Chinesisch, vereinfachtes Chinesisch
Funktionssperren OSD, StromzufuhrE/A-Ports
1 x USB-Typ-C
1 x Audiobuchse (Line-In)
1 x VGA (Micro-HDMI-Buchse)
1 x HDMI
1 x 12 V D/C-Eingang
3 x Micro-USB-Ports (oben, links, rechts) zur Unterstützung von Elo-Edge-Connect-ZubehörLautsprecher
2 x interne 2W-Lautsprecher
Vídeo
VGA analog
HDMI
USB-Typ-C (unterstützt DP-Alt-Modus)
Wir empfehlen die Verwendung des Elo-Kabels USB-Typ-C auf -Typ-C (Elo-Teilenr.: E710364), um Kompatibilitätsprobleme zu vermeiden.Video-Eingangsfrequenz
Horizontal: 31,5 - 60 kHz
Vertikal: 60 HzLeistung
Option 1: Eingangsspannung USB-Typ-C: 5V±5% 3A/9V±5% 3A/15 V±5% 1,8 A/20V±5% 1,35 A
Option 2: Externer DC-Adapter 12 V/36 W im Lieferumfang enthalten
Monitor-Stromanschluss: Netzbuchse koaxial (Stiftdurchmesser 2,0 mm (+0,0 -0,1 mm), Zylinderdurchmesser 6,4 mm (+/- 0,3 mm), Zylindertiefe 8,8 mm (+/- 0,3 mm))
Monitor-Eingangsspannung: 12 V DC +/- 5 %
Netzadapter-Ausgangsanschluss: Gleichstromstecker (Stift-Innendurchmesser 2,1 mm (+/- 0,1 mm), Stift-Außendurchmesser 5,5 mm (+/- 0,05 mm), Zylindertiefe 9,5 mm (+/- 0,3 mm))
Adapter-Eingangsspannung: 100–240 V AC
Eingangsfrequenz: 50–60 HzStromverbrauch (typisch)
Monitor + AC/DC-Adapter
EIN: 10 W
STANDBY: 1,5 W
AUS: 0,2 WMonitorabmessungen (ohne Standfuß)
10,03" x 6,99" x 1,14" / 254,80 mm x 177,50 mm x 29,00 mm
Versandabmessungen
12,4" x 9,57" x 5,67" / 315 mm x 243 mm x 144 mm
Gewicht (ohne Verpackung)
1,95 lbs / 0,8842 kg
Gewicht (mit Verpackung)
4,02 lbs / 1,8266 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95% (38,7 ℃ max. Feuchtkugeltemperatur)MTBF
50.000 Stunden, nachgewiesen
Montageoptionen

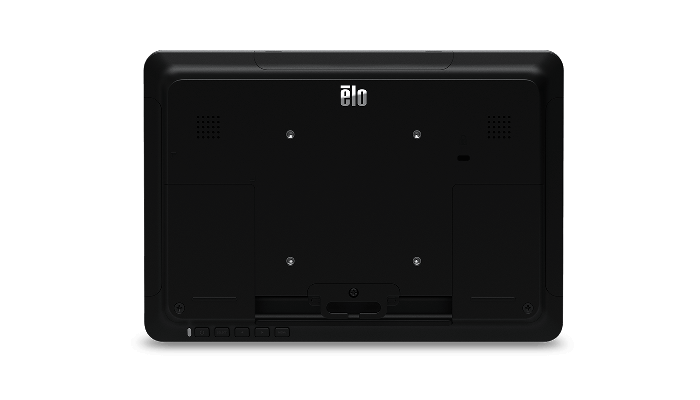

75 mm VESA-Halteplatte mit 4 Schraublöchern auf Rückseite des Geräts
Weitere Merkmale
Optionales Wandmontagekit erhältlich, Tisch-, Regal- und Bodenständer erhältlich, siehe Register „Zubehör“
2 x 2 W interne Lautsprecher
Kensington-DiebstahlsicherungGarantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Kanada cUL, IC
Europa CE
Vereinigtes Königreich UCKA
Japan VCCI
USA UL, FCC
China CCC
Korea, KCC, e-Standby
Australien RCM
Mexiko NOM
Taiwan BSMI
International CB
RoHS, China RoHS, WEEE, REACH
Indien BIS
Russland EACSchutz vor Eindringen
IPX1 für Vorderseite
Aufprallschutz
IK05
Im Lieferumfang enthalten
Touchmonitor
Schnellinstallationsanleitung
HDMI-Kabel
Netzteil
2 x Kabelklemmen
2 x Kabelbinder
EEI-Etikett
USB-Kabel (USB-Typ-A auf -Typ-C)
NA-Stromkabel
EU-Stromkabel
3 x Schrauben (M3 x 8 mm) für Kabelklemmen
2 x Schrauben (M3 x 10 mm) für KabelführungOptionales Zubehör
Magnetstreifenleser (MSR) - Elo Teilenr: E001002
Fingerabdruck-Scanner - Elo Teilenr: E134286
2D Barcode-Scanner (Schwarz - SE2707) - Teilener Elo: E393160
2D Barcode-Scanner (Schwarz - SE4720) - Teilener Elo: E384627
2D Barcode-Scanner (Schwarz - SE4107) - Teilener Elo: E245047
PCAP Stylus Stift - Teilenr Elo: E066148
EMV-Cradle für MagTek eDynamo - Elo Teilenr.: E375343
EMV-Cradle für Ingenico RP457c with Audio Jack, BT and USB - Elo Teilenr.: E586981
EMV-Cradle für Ingenico RP457c with BT and USB - Elo Teilenr.: E710930
Status-Licht (Micro-USB-Verbindung) - Elo Teilenr.: E644767
Webcam - Elo Teilenr.: E201494
RFID - Elo Teilnr.: E673037
Elo Edge Connect™ Speakerbar (schwarz) - Elo P/N: E894719
Elo Edge Connect™ Speakerbar (weiß) - Elo P/N: E133780Ständer, Halterungen & Kits
Wandmontagesatz - Elo Teilenr.: E143088
Kurzer Tischfuß für I-Serie im 10-Zoll-Format - Elo Teilenr.: E160104
Regalhalterung (75mm oder 100mm VESA) - Elo Teilenr.: E043382
Bodenständer (75mm oder 100mm VESA) - Elo Teilenr.: E048069
Montagehalterung für 0700L als Rückseitendisplay - Elo-Teilenr: E332358
Standfuß 6-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047458
Standfuß 12-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047663
Standfuß 18-Zoll (75mm oder 100mm VESA) - Elo-Teilenr: E047864
Ständerhalterung (75mm oder 100mm VESA) - Elo-Teilenr: E045151
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel – 1,8 m - Elo-Teilenr: E214097
Strom-USB-auf-USB-C/DC-IN (2,1 mm) Kabel - 3 m - Elo-Teilenr: E214282
Elo Standfuß 1302L - Schwarz (75 mm VESA) - Elo Teilenr.: E307788
Wallaby-POS-Ständer (Schwarz) - Elo Teilenr.: E949536
USB-C zu USB-C Kabelsatz - Elo Teilenr.: E710364
VGA-DB15 zu Micro-Kabelsatz - Elo Teilenr.: E710549
DVI-D-zu-HDMI-Kabelsatz - Elo Teilenr.: E538507
1,8 m USB-C-Kabelsatz - enthält VGA-, USB-, HDMI- und Audiokabel – Elo Teilenr: E408388
Netzadapter - 36W – Elo Teilenr: E593458
Elo Backpack® 4 (Valuemodelle) - Elo-Teilenr: E393754
Elo Backpack® 4 (Standardmodelle) - Elo-Teilenr: E393359
Nordamerika Stromkabel - C5 - Elo Teilenr: E793990
Australien Stromkabel - C5 - Elo Teilenr: E794186
Europa Stromkabel - C5 - Elo Teilenr: E794376
Korea Stromkabel - C5 - Elo Teilenr: E794574
China Stromkabel - C5 - Elo Teilenr: E794756
Taiwan Stromkabel - C5 - Elo Teilenr: E794957
Japan Stromkabel - C5 - Elo Teilenr: E795147
Strom-USB-auf-USB-B/DC-IN (2,5 mm) Kabel – 1,8 m - Elo-Teilenr: E752302
Strom-USB-auf-USB-B/DC-IN (2,5 mm) Kabel – 3 m - Elo-Teilenr: E763022
