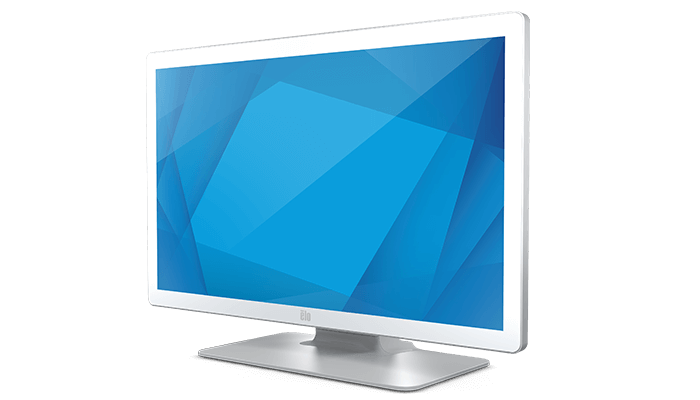

2703LM 27-Zoll Touchscreen-Monitore für medizinische Anwendungen
Medizinische Touchmonitore gemäß DICOM-Standard
Die medizinischen Touchscreen-Monitore der 03-Serie verbinden branchenführende Touchscreen-Technologie mit der Funktionalität gemäß Teil 14 der DICOM-Spezifikation, um die klinische Überprüfung für Gesundheitsdienstleister zu verbessern und gleichzeitig die Patientenbeteiligung zu erhöhen. Mit ihrem kompakten Formfaktor und dem schlanken Design sind die Touchmonitore ideal für die EMR-Dokumentation, Bildbetrachtung, Zusammenarbeit in der Klinik und den Einsatz in Labor und Apotheke sowie die Integration in Medizingeräte geeignet.
Schutzklasse IP54
Versiegelung zum Schutz vor Staub, Schmutz und Flüssigkeit: Profitieren Sie von einer zuverlässigen Lösung, die leicht zu reinigen und desinfizieren ist.
IEC 60601
Inklusive Netzteil, das der IEC 60601 entspricht.
DICOM-Part-14-Standard
Digitale Bildgebung und -kommunikation in der Medizin: Stellen Sie eine genaue und einheitliche Bildwiedergabe für eine zuverlässige Prüfung sicher.
Integrierte Touchfunktion
TouchPro® PCAP verfügt über zehn simultane Berührungspunkte und bietet ein Toucherlebnis wie auf dem Tablet. Zudem ist eine Bedienung mit nassen oder trockenen Handschuhen problemlos möglich.
Qualität, Zuverlässigkeit und lange Lebensdauer
Dies wird durch die dreijährige Standardgarantie von Elo sowie durch optionale EloCare-Serviceangebote unterstützt.
DICOM-Part-14-Standard - Genaue und konsistente Bilddarstellung durch Kalibrierung
Die medizinischen Monitore der 03-Serie bieten die Bildgenauigkeit, die Sie bei der klinischen Überprüfung benötigen. Klare, genaue und konsistente medizinische Bilder für Gesundheitsdienstleister und Patienten: Die Displays werden ab Werk entsprechend der AAPM-Richtlinie zur Zweitbefundung in Übereinstimmung mit der DICOM 14 GSDF-Kurve vorkalibriert.
Für das Gesundheitswesen konzipiert und konstruiert
Die medizinischen Touchscreen-Monitore der Reihe 03 lassen sich flexibel in einer Vielzahl von Bereichen des Gesundheitswesens installieren, um eine bessere Kommunikation zwischen Patienten und Gesundheitsdienstleistern zu ermöglichen.
Pflegestationen
Patientenzimmer
Labore
Apotheken
Operationssäle
Medizinische Wagen
Gezeigtes Gerät - Rosa mit Elo Medical-Monitor
Direkt anschlussbereit für Medizingeräte
Mit einem umfassenden Portfolio an Touchtechnologien und Anzeigelösungen unterstützt Sie Elo bei der Entwicklung und Anpassung von Produkten für praktisch jedes Medizingerät – einschließlich Beatmungsgeräte, Narkoseapparate, Diagnosemonitore und Medikamentendispenser. Vom Labor bis zum Patientenzimmer und überall dort, wo Gesundheitsdienstleister tätig sind: Die Produkte von Elo sind hervorragend für Medizinanwendungen geeignet, bei denen eine konstante und stabile Bildqualität und Touch-Performance entscheidend sind.
Einfach konfigurierbar
Flexible Montage
Jeder Monitor ist mit einem VESA-Lochmuster versehen, sodass die Montage an einer Vielzahl von Ständern, Armen, Wänden oder Medizinwagen problemlos möglich ist.
Schützen Sie Ihre Daten vor fremden Blicken
Der optionale Blickschutzfilter bietet zusätzliche Sicherheit bei der Anzeige von privaten Gesundheitsinformationen oder sensiblen Verwaltungsdaten.
Ergonomisches Display
Durch optionale Griffe lässt sich die Anzeige problemlos ausrichten oder drehen.
Dieses Produkt verfügt über keine Zulassung der amerikanischen Gesundheitsbehörde FDA (Food and Drug Administration) als „Medizingerät“ und entspricht nicht den Anforderungen der ISO-13485. Je nach Verwendungszweck können zusätzliche Zertifizierungen erforderlich sein.
Merkmale
-
Technische
Artikelnummer(n)
TouchPro PCAP Weiß mit Standfuß - E659793
TouchPro PCAP Schwarz mit Standfuß - E659596
TouchPro PCAP Weiß ohne Standfuß - E381844
TouchPro PCAP Schwarz ohne Standfuß - E381654Gehäusefarbe
Weiß oder schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
Bilddiagonale
27 zoll diagonal, Active-Matrix-TFT-LCD (LED)
Seitenverhältnis
16:9
Aktiver Bereich
23,54" x 13,24" / 597,88 mm x 336,31 mm
Auflösung
1920 x 1080 @ 50, 60Hz
Andere unterstützte Auflösungen
640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 500 60Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 720 @ 58Hz, 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RBBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 300 cd/m²
TouchPro PCAP: 270 cd/m²Reaktionszeit gesamt (typisch)
14 msec
Kontrastverhältnis
1000:1
Touch-Benutzerschnittstelle
USB, seriell (über VGA)
Oberflächenbehandlung
Blendschutz
On-Screen-Display (OSD)
Zugänglich durch Schalter an der Unterseite:
Steuerung: Menü, Auf, Ab, Wählen
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, Auto-Adjust, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Timeout, OSD-Sprache, Lautstärke, Ton aus, Standardeinstellungen, Audioauswahl, Power-LED EIN / AUS, Touch Thru, Touchinterface, DICOM
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, Japanisch, traditionelles Chinesisch, vereinfachtes Chinesisch, Russisch, Koreanisch
Sperren: OSD, PowerE/A-Anschlüsse
VGA (RS232, Touchunterstützung über E810917)
HDMI
Kombibuchse
DC-Buchse
USB Typ B
USB 2.0 Typ A
4x Micro USBLautsprecher
2 x interne 2W-Lautsprecher
Video-Eingangsformat
VGA (VGA DE-15 (DB-15) Male connecter cable enthalten)
HDMI (HDMI Kabel enthalten)Video-Eingangsfrequenz
Horizontal: 30 – 82KHz
Vertikal: 50 - 75HzStromverbrauch (typisch)
Monitor und AC / DC-Adapter
EIN (Standard –75 % Helligkeit): 17,37 W
EIN (Typisch – 100 % Helligkeit): 22,41 W
STANDBY: 1,006 W
AUS: 0,24 WEingangsspannung
Wechselspannung: 100-240V, 50/60Hz; Gleichspannung: 12V 5%
Eingangsanschluss
Koaxiale Buchse (2,1 mm Stiftaußendurchmesser, 6,4 mm Fassinnendurchmesser)
Montage von Peripheriegeräten
4x Micro-USB-Anschlüsse (oben, unten, links, rechts)
Monitorabmessungen (ohne Standfuß)
15,52" x 25,50" x 1,77" / 394,1 mm x 647,6 mm x 44,9 mm
Monitorabmessungen (mit Standfuß)
17,75" x 25,50" x 9,17" / 450,9 mm x 647,6 mm x 233 mm
Versandabmessungen
Mit Standfuß: 22,05" x 30,08" x 12,68" / 560 mm x 764 mm x 322 mm
Ohne Standfuß: 20,47'' x 30,31'' x 7,36'' / 520 mm x 770 mm x 187 mmGewicht (ohne Verpackung)
Mit Standfuß: 22,64 lbs / 10,27 kg
Ohne Standfuß: 15,72 lbs / 7,13 kgGewicht (mit Verpackung)
Mit Standfuß: 31,48 lbs / 14,28 kg
Ohne Standfuß: 22,95 lbs / 10,41 kgBetriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95% (38,7 ℃ max. Feuchtkugeltemperatur)Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Montageoptionen

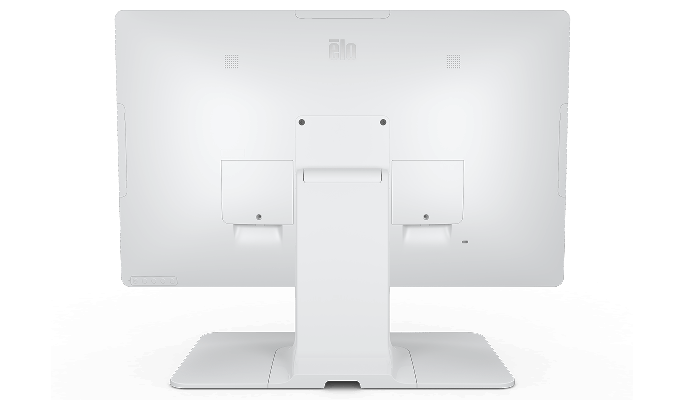

VESA 4-Loch 100mm Montageschnittstelle an der Rückseite des Geräts
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Kanada CUL, IC
China CCC
Europa CE
Vereinigtes Königreich UCKA
Korea KCC
Taiwan BSMI
Vereinigte Staaten FCC, UL
Japan VCCI
Internationale CB
Australien RCM
Russland EAC
Mexiko CoC
RoHS, China RoHS, WEEE, REACH
Indien BIS
UL: AAMI / ANSI ES60601-1: 2005 / (R) 2012 und A1: 2012, C1: 2009 / (R) 2012 und A2: 2010 / (R) 2012 / IEC 60601-1 Ed. 3.1
cUL: (CAN / CSA-C22.2 Nr. 60601-1: 14 / IEC60601-1 Ausgabe 3.1
CB: IEC 60601-1: 2005 + A1: 2012 (Ed. 3.1)
CE: IEC 60601-1-2: 2014 (Ed. 4)
Risikomanagement: ISO 14971: 2007 + EN ISO 14971: 2012
Verwendbarkeit: IEC 60601-1-6: 2010 + A1: 2013 (Hrsg. 3.1), IEC 62366: 2007 + A1: 2014 (Hrsg. 1.1)DICOM
DICOM Teil 14 (AAPM, Sekundärdisplay)
Schutz vor Eindringen
IP54 gesamtes Gehäuse
Aufprallschutz
IK06
Stromkabel
Nordamerika Stromkabel - C13 - Elo P/N: E593865
Australien Stromkabel - C13 - Elo P/N: E594067
Europa Stromkabel - C13 - Elo P/N: E594264
Korea Stromkabel - C13 - Elo P/N: E594466
China Stromkabel - C13 - Elo P/N: E594670
Taiwan Stromkabel - C13 - Elo P/N: E594869
Japan Stromkabel - C13 - Elo P/N: E793799Im Lieferumfang enthalten
Touchmonitor
Schnellinstallationsanleitung
3x Bindebänder
VGA-Kabel
HDMI Kabel
Touch USB-Kabel
Audio Kabel
Netzteil (E323104)
NA Netzkabel
EU-Netzkabel
EEI-Label
DICOM, Kalibrierungsblatt
2 x Schrauben für die Kabelabdeckung
4 x VESA-Schrauben (nur für E381654 und E381844)
4 x Gummis (nur für E381654 und E381844, an VESA-Löchern befestigen)Ersatz-DC-Netzteil
Netzteil - Elo P/N: E593253
Optionales Zubehör
PCAP Stylus Stift - Teilenr Elo: E066148
Blickschutzfilter 27-Zoll - Elo P / N: E353170
Elo Monitorgriffe - 1 Set - Elo P / N: E352196Ständer, Halterungen & Kits
Wandmontagesatz - Elo Teilenr.: E143088
1,8 m Kabelsatz - Elo-Teilenr: E408193
Elo Standfuß 2402 / 3-2702 / 3 - Schwarz (100 mm VESA) - Elo Teilenr.: E509844
Elo Standfuß 2402 / 3-2702 / 3 - weiß (100 mm VESA) - Elo Teilenr.: E510042
Serielles Y-Kabel, Touch & VGA-Video – Elo-Teilenr.: E810917
Wallaby™ Pro Kassentischständer – Elo-Teilenr.: E989127
Wallaby™ Pro Bodenständer – Elo-Teilenr.: E989314 + E989512
Wallaby™ Pro Doppelseitiger Bodenständer – Elo-Teilenr.: E989314 + E989314 + E989705
Wallaby™ Pro Wandhalterung – Elo-Teilenr.: E989127 + E990079
