1990L 19 Zoll Open Frame Touchscreen

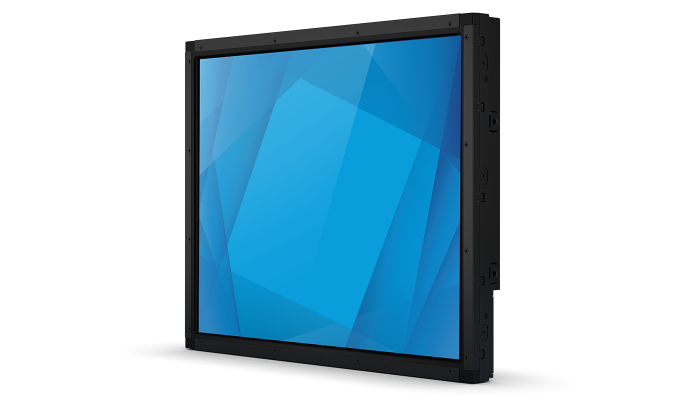

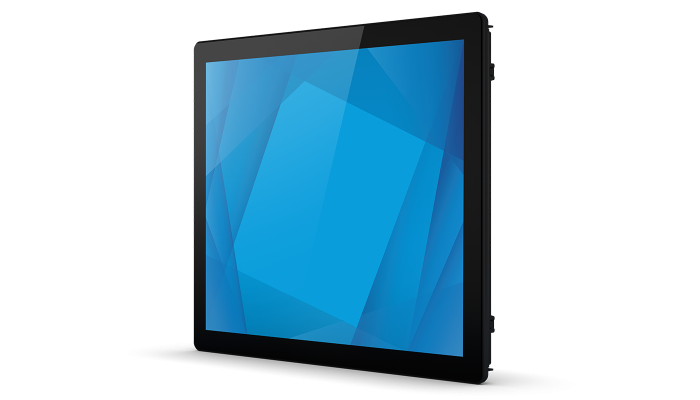

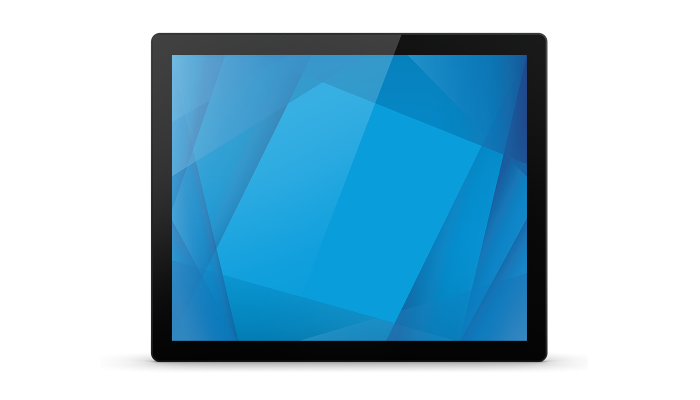

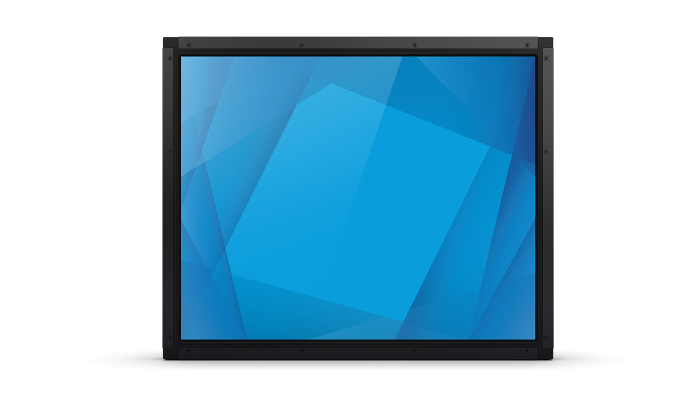

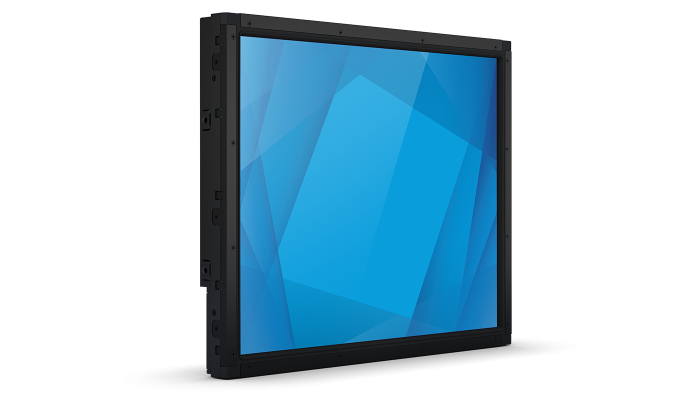

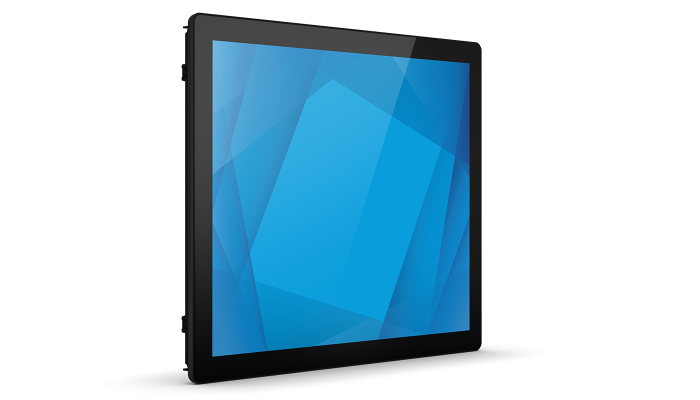

Elo Open-Frame-Touchscreen 1990L
Der Open-Frame-Touchscreen 1990L im 19-Zoll-Format ist eine robuste Lösung für den industriellen Einsatz, von der Erstausrüster und Systemintegratoren profitieren, die nach einem kostengünstigen und zugleich zuverlässigen Produkt für ihre Kunden suchen. Von Anfang an auf Zuverlässigkeit ausgelegt für ein besonderes Toucherlebnis – Die Open-Frame-Produkte von Elo mit ausgezeichneter Bildqualität und Auflösung sowie einer hervorragenden Lichtdurchlässigkeit sorgen für kurze Ansprechzeiten und eine präzise, driftfreie Bedienung. Ganz egal, ob Sie eine Lösung für Self-Service- und Gaming-Anwendungen oder für die Industrieautomatisierung und den Healthcare-Bereich suchen, die 90er-Serie ist in zahlreiche Größen, Touchtechnologien und Bildhelligkeiten verfügbar, sodass sie die Vielseitigkeit bietet, die kommerzielle Kioskanwendungen erfordern.
Design Your Solution – mit Elo
-
Self-Service
-
Gaming
-
Gesundheitswesen
-
Industrial Automation
Um unseren preisgekrönten BLUE FIRE Kiosk zu betreiben, haben wir uns für Elo Touchscreens entschieden da sie die einfache Integration in unser Gehäuse ermöglichten..... Wir wussten, dass wir uns auf ein beanspruchbares, langlebiges Produkt verlassen können, das über Jahre hinweg ein qualitativ hochwertiges interaktives Erlebnis bietet.
Ralf Hovenga
Geschäftsführer, Pan Oston
Wir ermöglichen es Partnern, intelligentere Kioske zu bauen.
Mit EloView und dem Elo Backpack ist die Verwaltung von Kiosken ganz einfach! Kombinieren Sie Ihren interaktiven Elo Open-Frame-Touchscreen mit dem Elo Backpack und EloView und Sie erhalten eine kostengünstige, skalierbare Lösung, vereint unter einer Architektur. Der Backpack bietet eine energiesparende, zuverlässige und lüfterlose Computerlösung mit Android 7.1 (Nougat). In Kombination mit EloView ist Ihr Kiosk sofort einsatzbereit und ermöglicht eine nahtlose Steuerung und Verwaltung von Geräten und Inhalten per Fernzugriff.
Flexibilität für Ihre Installation
Tisch, Kiosk oder Schrank? Mit unseren Open-Frame-Lösungen für den kommerziellen Einsatz bleiben Sie flexibel: Die zahlreichen Befestigungsmöglichkeiten ermöglichen eine Montage im Quer- und Hochformat oder auch flach liegend, sodass unsere Touchscreens einer Vielzahl von Einbausituation gerecht werden. Jederzeit ein ausgezeichnetes Betrachtungserlebnis mit unseren Open-Frame-Touchscreens: Ganz egal, ob sie direkt oder aus der Ferne auf das Display schauen oder aus einem anderen Betrachtungswinkel, denn Sie genießen stets brillante Bilder und perfekte Klarheit.
Touch-Through-Funktionalität
mit PCAP
Optimaler Schutz auch für Installationen in rauen Umgebungsbedingungen – mit Touch-Through-Ansprechung. Unsere TouchPro® PCAP-Technologie erkennt Berührungen durch Glas mit einer Dicke von bis zu 6 mm und ist besonders für Lösungen geeignet, die bestimmte IP-Schutzarten erfordern. Ganz egal, ob Sie eine Lösung für einen bündigen Wandeinbau oder ein Display suchen, das über ein schützendes Deckglas verfügt: Unsere robusten PCAP-Open-Frame-Touchscreens wurden speziell für eine lange Lebensdauer in verschiedenen Anwendungen und Umgebungen entwickelt – vom SB-Kiosk über intensiv genutzte Spielautomaten bis hin zu Industriemaschinen.
Interaktive Open-Frames von 10 bis 55 Zoll
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2494L 24" (16:9)
2794L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Anschlüsse
Für den kommerziellen Einsatz entwickelt
Wir sind stolz darauf, einer der besten Hersteller auf dem Markt zu sein und liefern eine zuverlässige Komplettlösung aus einer Hand. Wir konzipieren und konstruieren Systeme, bei denen die Touchfunktionalität und das Toucherlebnis von Anfang an im Vordergrund stehen. Unsere Touchscreen-Lösungen sind besonders flexibel und robust, sodass sie optimal für Installationen in verschiedensten Umgebungen geeignet sind. Darüber hinaus unterziehen wir unsere Produkte intensiven und strengen Prüfverfahren, damit wir eine lange Lebensdauer gewährleisten können und Sie eine maximale Rentabilität erreichen.
-
Dies unterstützen wir durch unsere dreijährige
Standardgarantie sowie durch eine optionale
Garantieerweiterung auf fünf Jahre. -
Ausgelegt auf die Nutzung
auf der Fabrikebene -
Entspricht den Anforderungen von Ball-Drop-Test
UL-60950 & der Stoßfestigkeitsprüfung IK-07 -
Rund um die Uhr einsatzbereit
-
Entwickelt und getestet, um eine zuverlässige
und lange Lebensdauer im Feld zu gewährleisten -
Besonders geeignet für den Einsatz in stark
frequentierten Umgebungen und rauen Umgebungsbedingungen
Merkmale
-
Technische
Artikelnummer(n)
IntelliTouch (weltweit) - E328497
TouchPro PCAP (weltweit) - E330817Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
SAW (IntelliTouch® akustische Oberflächenwelle) – Single Touch
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 TouchTouch-Benutzerschnittstelle
TouchPro PCAP - USB 2.0
IntelliTouch - Dual serial/USB 2.0Bilddiagonale
19 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, Auswahl, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Schärfe, Farbtemperatur, OSD-Zeitabschaltung, OSD-Sprache, OSD H-Position, OSD V-Position, Rücksetzung auf Standardwerte Video-Priorität, Information, Touch On Standby-Modus, Touch Through
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
5:4
Aktiver Bereich
14,8" x 11,85" / 376,32mm x 301,06mm
Auflösung
1280 x 1024
Andere unterstützte Auflösungen
640 x 480 @ 60Hz
720 x 400 @ 70Hz
800 x 500 @ 60Hz
800 x 600 @ 56, 60Hz
1024 x 768 @ 60Hz
1280 x 800 @ 60Hz
1280 x 1024 @ 60HzBlickwinkel
Horizontal: ±85° oder 170° insgesamt / Vertikal: ±80° oder 160° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 250 cd/m²
IntelliTouch: 225 cd/m²
TouchPro PCAP: 225 cd/m²Reaktionszeit gesamt (typisch)
5 msec
Kontrastverhältnis
1000:1
Video-Eingangsformat
HDMI V1.3 Typ A Steckdose für HDMI Eingang
Analoger VGA-Anschluss auf DB-15 Anschlussbuchse
DisplayPort V1.1a - unterstützt neuere Versionen des DisplayPort-VideoeingangsVideo-Eingangsfrequenz
Horizontal: 30 - 82 kHz
Vertikal: 50 - 75 HzVideo-Schnittstelle
HDMI, VGA und DisplayPort
Stromversorgung
Externer DC-Netzadapter als Option (separat erhältlich)
Stromanschluss (Monitor)
Netzadapterbuchse koaxial (2,0 mm (+0,0 -0,1 mm) Stiftaußendurchmesser, 6,4 mm (+/- 0,3 mm) Zylinderinnendurchmesser, 8,8 mm (+/- 0,3 mm) Zylindertiefe)
Eingangsspannung
12V DC +/- 5%
Netzbuchse Koaxial
Netzbuchse koaxial: DC Hohlstecker (2,1 mm (+/- 0,1 mm) Stift Innendurchmesser, 5,5 mm (+/- 0,05 mm) Zylinderdurchmesser, 9,5 mm (+/- 0,3 mm) Zylindertiefe)
Stromverbrauch (typisch)
EIN (Standard – 75 % Helligkeit): 10,52 W
EIN (Typisch – 100 % Helligkeit): 11,78 W
STANDBY VOM PC: (monitor + adapter): 1,5 W
AUS (monitor + adapter): 0,5 WAbmessungen

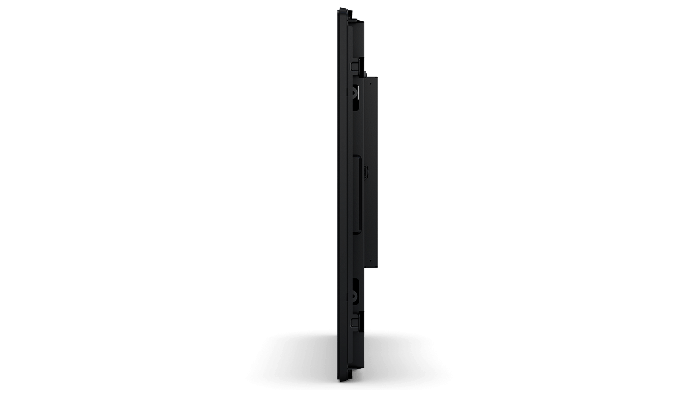

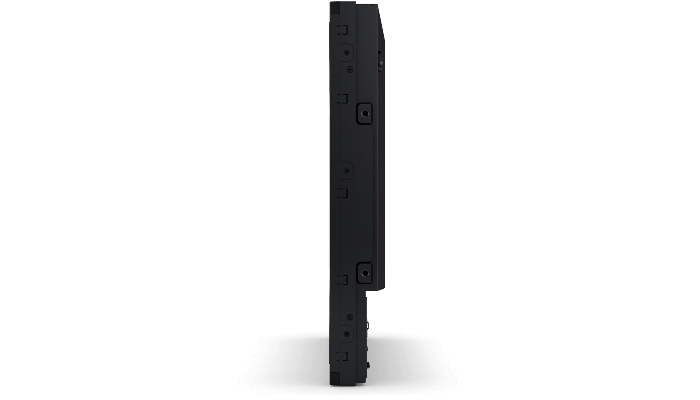

Frontrahmen: 16,33" x 13,50" x 1,97" / 414,7mm x 342,7mm x 50mm
Ohne Frontrahmen: 16,54" x 13,70" x 1,60" / 420,1mm x 348,1mm x 40,7mmVersandabmessungen
20,71" x 17,72" x 6,85" / 526 mm x 450 mm x 174 mm
Gewicht (ohne Verpackung)
10,14 lbs / 4,6 Kg
Gewicht (mit Verpackung)
16,31 lbs / 7,4 Kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Australien RCM
Kanada cUL, IC
China CCC
Europa CE TÜV
Vereinigtes Königreich UCKA
Japan VCCI
Korea KCC
Mexiko CoC
Taiwan BSMI
USA UL, FCC
International CB
Russland EAC
RoHS, China RoHS, WEEEBeachtung
Nur TouchPro PCAP
GLI 27-kV-Luft / 8-kV-Kontakt mit ESD-Schutz
UL 62368 Ball Drop-kompatibel
Kompatibel mit IK07Montageoptionen
100 mm VESA-Halterung (TouchPro PCAP Modelle)
75 mm und 100 mm VESA-Montagehalterung (IntelliTouch-Modelle)
Rückseitige Halterung (TouchPro PCAP-Modelle)
2-Loch-Halteplatte auf allen vier Seiten
Frontmontagehalterung mit optionalem Rahmensatz (IntelliTouch-Modelle, Details siehe Teilenummer)
Rückseitige Montagehalterung mit optionalem Satz (IntelliTouch-Modelle, Details siehe Teilenummer)
Flachbündige Montage mittels beigefügter Montagehalterungen (TouchPro PCAP-Modelle; Zwecks Einzelheiten siehe Maßzeichnungen)
Zwecks Einzelheiten siehe MaßzeichnungenIm Lieferumfang enthalten
HDMI-Kabel
VGA-Kabel
RJ45 OSD-Fernbedienungskabel
Touch USB-Kabel
Kurzanleitung - Installation;
Für Zero-Bezel-Modelle: Flachmontagehalterungen mit Schrauben;
Für Modelle IntelliTouch mit Einfassung: L-Halterungen (Seitenmontage) mit Schrauben
EEI-Aufkleber
Informationsblatt für die japanische TM Kategorie BOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Austauschkabelsatz (HDMI-, VGA-, USB- und Serielle Kabel) - Elo Teilenr: E546861
Kabelsatz DVI-D auf HDMI - Elo Teilenr: E538507
Kabelsatz DP auf DP - Elo Teilenr: E582895
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
Netzadapter- und Kabelsatz für Australien - Elo Teilenr: E637593
IntelliTouch Touch-Stift - Elo Teilenr: D82064-000
Elo 19-Zoll - Flachmontagehalterung - Elo Teilenr.: E001178
Elo 19-Zoll - Frontmontagerahmen- Elo Teilenr.: E163604
Elo 19-Zoll - Schrankmontagehalterung - Elo Teilenr.: E579652
Leistungswandler - DC 24V / DC 12V - Teilenr.: E239980
Elo Backpack® 4 (Valuemodelle) - Elo-Teilenr: E393754
Elo Backpack® 4 (Standardmodelle) - Elo-Teilenr: E393359Optionaler PCAP Stylus Pen
E066148
