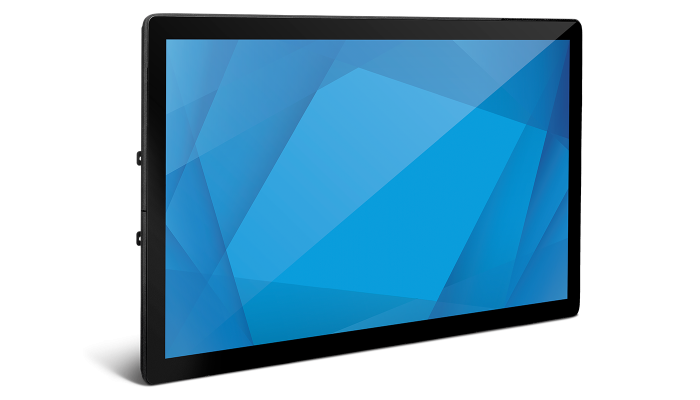

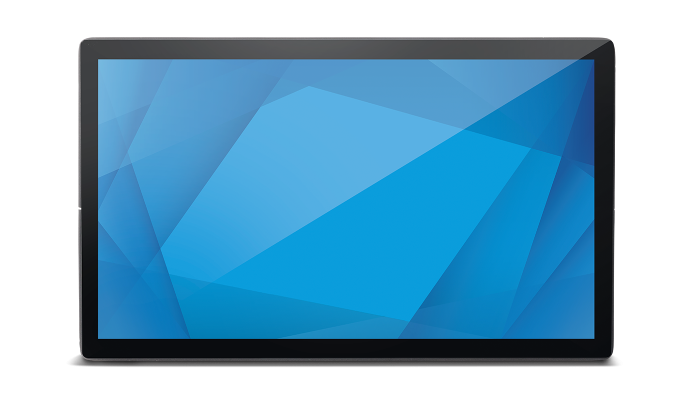

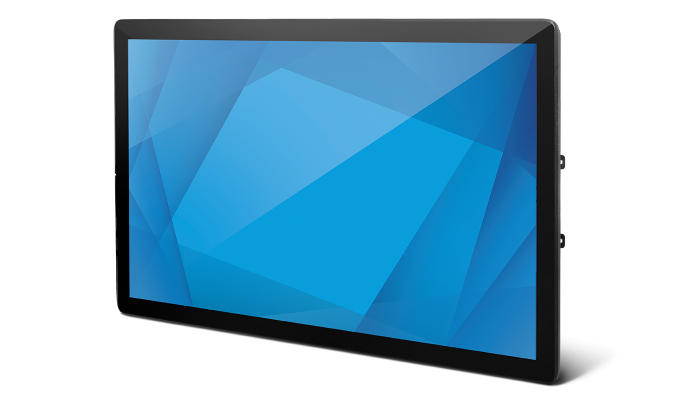

2495L 23,8 Zoll Open Frame Touchscreen
Mehr Helligkeit, brillantere Bilder – Mit den Open-Frame-Touchscreens von Elo
Die neuen interaktiven Open-Frame-Touchscreen von Elo bestechen durch das elegante Design, für das die 90er-Serie bekannt ist, und liefern eine hervorragende Helligkeit von 400 bis 1000 cd/m². Elegante Touchdisplays aus Glas im Edge-to-Edge-Design: Die brillanten, interaktiven PCAP-Displays, erhältlich in Größen von 22 bis 27 Zoll, ermöglichen eine einfache Integration und bis zu 10 simultane Berührungen – für ein verbessertes Erlebnis wie auf dem Tablet. Dank der bewährten Kompetenz von Elo und der integrierten Zuverlässigkeit liefern die Displays in Industriequalität überragende Bildschärfe, Auflösung und hervorragende Lichtdurchlässigkeit, die für kurze Ansprechzeiten und eine präzise, driftfreie Bedienung sorgen. Die Open-Frame-Displays von Elo bieten nicht nur eine bessere Helligkeit, sondern auch die Vielseitigkeit, die kommerzielle Kioskanwendungen erfordern – ganz egal, ob Sie eine Lösung für Self-Service- oder Gaming-Anwendungen, für die Industrieautomatisierung oder den Einzelhandel suchen.
Präsentieren Sie Ihre Kioske im besten Licht
Erstellen Sie eine Design-In-Lösung, die das Publikum erfasst, Integratoren anzieht und Sie vom Wettbewerb abhebt.
Design Your Solution – mit Elo
Wir ermöglichen es Partnern, intelligentere Kioske zu bauen
Mit EloView® und Elo Backpack™ ist die Verwaltung von Kiosken ganz einfach! Kombinieren Sie Ihren interaktiven Elo Open-Frame-Touchscreen mit dem Elo Backpack und der EloView-Software und schaffen Sie eine kostengünstige, skalierbare Lösung, vereint unter einer Architektur. Elo Backpack bietet eine energiesparende, zuverlässige und lüfterlose Computerlösung mit Android 7.1 (Nougat). In Kombination mit EloView ist Ihr Kiosk sofort einsatzbereit und ermöglicht eine nahtlose Steuerung und Verwaltung von Geräten und Inhalten per Fernzugriff.
Flexibilität für Ihre Installation
Tisch, Kiosk oder Schrank? Mit unseren Open-Frame-Lösungen für den kommerziellen Einsatz bleiben Sie flexibel: Die zahlreichen Befestigungsmöglichkeiten sorgen für eine Montage im Quer- oder Hochformat oder auch flach liegend. Dadurch sind unsere Touchscreens die optimale Lösung für zahlreiche Einbausituation. Jederzeit ein ausgezeichnetes Betrachtungserlebnis mit unseren Open-Frame-Touchscreens: Ganz egal, ob sie direkt oder aus der Ferne auf das Display schauen oder aus einem anderen Betrachtungswinkel. Genießen Sie stets brillante Bilder in optimaler Bildschärfe.
Touch-Through-Glas-Funktionalität mit PCAP
Optimaler Schutz auch für Installationen in rauen Umgebungsbedingungen – mit Touch-Through-Ansprechung. Unsere TouchPro® PCAP-Technologie erkennt Berührungen durch Glas mit einer Dicke von bis zu 6 mm und ist besonders für Lösungen geeignet, die bestimmte IP-Schutzarten erfordern. Ganz egal, ob Sie eine Lösung für einen bündigen Wandeinbau oder ein Display suchen, das über ein schützendes Deckglas verfügt: Unsere robusten PCAP-Open-Frame-Touchscreens wurden speziell für eine lange Lebensdauer in verschiedenen Anwendungen und Umgebungen entwickelt – vom SB-Kiosk über intensiv genutzte Spielautomaten bis hin zu Industriemaschinen.
Interaktive Open-Frames von 10 bis 55 Zoll
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2402L 24" (16:9)
2702L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Anschlüsse
Für den industriellen & kommerziellen Einsatz entwickelt
Wir sind stolz darauf, einer der führenden Hersteller auf dem Markt zu sein. Wir konzipieren und konstruieren Systeme, bei denen die Touchfunktionalität und das Toucherlebnis von Anfang an im Vordergrund stehen. So können wir Ihnen eine zuverlässige Komplettlösung aus einer Hand liefern. Unsere Touchscreen-Lösungen sind besonders flexibel und robust, sodass sie optimal für Installationen in verschiedensten Umgebungen geeignet sind. Darüber hinaus unterziehen wir unsere Produkte intensiven und strengen Prüfverfahren, damit wir eine möglichst lange Lebensdauer gewährleisten und Sie den größtmöglichen Nutzen aus Ihrer Investition ziehen können.
-
Unterstützt durch unsere dreijährige Standardgarantie sowie durch eine optionale Garantieerweiterung auf 4 bzw. 5 Jahre
-
Integrierter thermischer Schutz durch internen thermischen Sensor und Firmware
-
Entspricht den Anforderungen von Ball-Drop-Test UL-62368 & der Stoßfestigkeitsprüfung IK-07 und GLI ESD 27 kV Luft / 8 kV Kontakt
-
OEM-Life-Cycle-Support für den Komponenten- und Produktwechsel
-
Besonders geeignet für den Einsatz rund um die Uhr in stark frequentierten Umgebungen oder rauen Umgebungsbedingungen
-
Entwickelt und getestet, um eine zuverlässige und lange Lebensdauer im Feld zu gewährleisten
Merkmale
-
Technische
Artikelnummer(n)
TouchPro PCAP - E506980
Gehäusefarbe
Schwarz
Touchtechnologie & Leistung
PCAP (TouchPro® projizierte Kapazitivsensorik) – 10 Touch
Touch-Benutzerschnittstelle
USB 2.0
Bilddiagonale
23,8 zoll diagonal, Active-Matrix-TFT-LCD (LED)
On-Screen-Display (OSD)
Zugriff über Tasten auf OSD-Steuerbox
Bedienelemente: Menü, auf-/abwärts, Auswahl, EIN/AUS
Einstellungen: Helligkeit, Kontrast, Uhr, Phase, H-Position, V-Position, automatische Justierung, Seitenverhältnis, Schärfe, Farbtemperatur, OSD-Ausblendzeit, OSD-Sprache, OSD H-Position, OSD V-Position, Wiederherstellung der Standardwerte, Videopriorität, Information, Touch-Standby, Touch Thru
Sprachen: Englisch, Französisch, Italienisch, Deutsch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch
Zugriffssperren: OSD, StromzufuhrSeitenverhältnis
16:9
Aktiver Bereich
20,75" x 11,67" / 527,04mm x 296,46mm
Auflösung
1920 x 1080
Andere unterstützte Auflösungen
640 x 480 60Hz
720 x 400 70Hz
800 x 500, 60Hz
800 x 600 56, 60Hz
1024 x 768 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB
1920 x 1080 50, 60HzBlickwinkel
Horizontal: ±89° oder 178° insgesamt / Vertikal: ±89° oder 178° insgesamt
Farben
16,7 Millionen
Helligkeit (typisch)
LCD-Panel: 600 cd/m²
TouchPro PCAP: 540 cd/m²Reaktionszeit gesamt (typisch)
14 msec
Kontrastverhältnis
1000:1
E/A-Anschlüsse
USB TypeB, RJ45 für OSD-Fernbedienung, VGA, HDMI, DisplayPort, 12 V D/C
Video-Eingangsformat
HDMI V1.3 Typ A Steckdose für HDMI Eingang
Analoger VGA-Anschluss auf DB-15 Anschlussbuchse
DisplayPort V1.1a - unterstützt neuere Versionen des DisplayPort-VideoeingangsVideo-Eingangsfrequenz
Horizontal: 30 - 82 kHz
Vertikal: 50 - 75 HzVideo-Schnittstelle
HDMI, VGA und DisplayPort
Leistung
Externer DC-Netzadapter als Option (separat erhältlich)
Stromanschluss (Monitor): Netzadapterbuchse koaxial (2,0 mm (+0,0 -0,1 mm) Stiftaußendurchmesser, 6,4 mm (+/- 0,3 mm) Zylinderinnendurchmesser, 8,8 mm (+/- 0,3 mm) Zylindertiefe)
Eingangsspannung (Monitor): 12V DC +/- 5%
Netzbuchse Koaxial: Netzbuchse koaxial: DC Hohlstecker (2,1 mm (+/- 0,1 mm) Stift Innendurchmesser, 5,5 mm (+/- 0,05 mm) Zylinderdurchmesser, 9,5 mm (+/- 0,3 mm) Zylindertiefe)
Eingangsspannungsbereich des Adapters: 100-240 VAC
Eingangsfrequenz: 50-60 HzStromverbrauch (typisch)
ENCENDIDO (Typisch – 100 % Helligkeit): 32,95 W
STANDBY VOM PC: (monitor + adapter): 0,71 W
AUS (monitor + adapter): 0,2 WAbmessungen

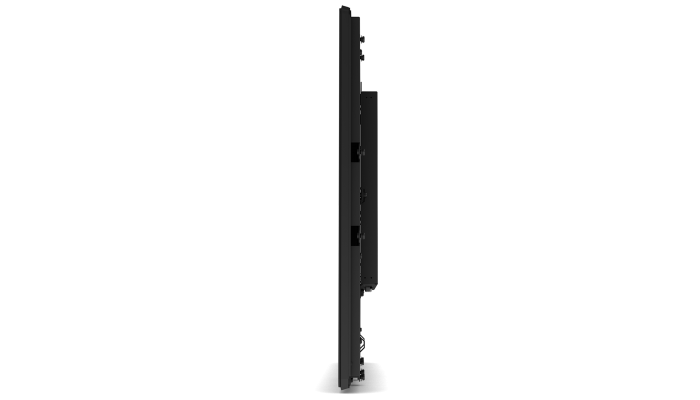

22,41" x 13,43" x 1,46" / 569,2mm x 341,1mm x 37mm
Versandabmessungen
27,24" x 17,8" x 7,48" / 692mm x 452mm x 190mm
Gewicht (ohne Verpackung)
12,47 lbs / 5,65 kg
Gewicht (mit Verpackung)
16,7 lbs / 7,57 kg
Betriebstemperatur
0°C bis 40°C / 32°F bis 104°F
Lagertemperatur
-20°C bis 60°C / -4°F bis 140°F
Feuchtigkeit
Betrieb: 20% bis 80%
Lagerung: 10% bis 95%Siegelfähigkeit
Touchscreen an Einfassung versiegelt
Touchscreen zum LCD versiegeltMTBF
50.000 Stunden, nachgewiesen
Garantie
3 Jahre
Erweiterte Serviceoptionen
4 Jahre Garantie - Elo P/N: E898247
5 Jahre Garantie - Elo P/N: E898449
3 Jahre Garantie + AUR - Elo P/N: E898648
4 Jahre Garantie + AUR - Elo P/N: E894921
5 Jahre Garantie + AUR - Elo P/N: E895125Zertifizierungen und Konformitätserklärungen
Australien RCM
Kanada cUL, IC
China CCC
Europa CE TÜV
Vereinigtes Königreich UCKA
Japan VCCI
Korea KCC
Mexiko CoC
Taiwan BSMI
USA UL, FCC
International CB
Russland EAC
RoHS, China RoHS, WEEEBeachtung
GLI 27-kV-Luft / 8-kV-Kontakt mit ESD-Schutz
UL 62368 Ball Drop-kompatibel
Kompatibel mit IK07Montageoptionen

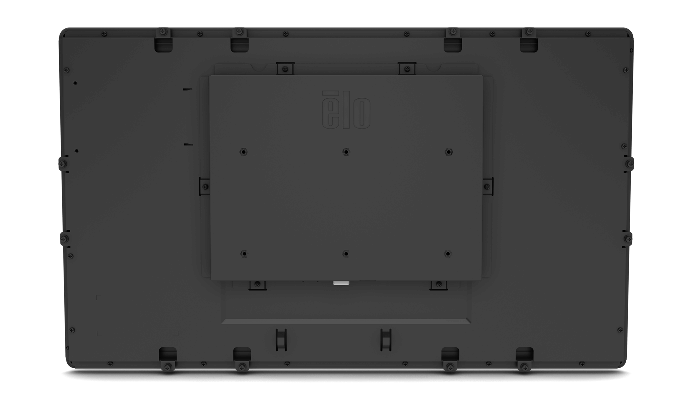

VESA-Halterung (200 x 100 mm Lochbild) auf Geräterückseite
Halterung mit 4 Löchern an allen 4 Seiten
Planmontage mit beiliegenden HalterungenIm Lieferumfang enthalten
HDMI-Kabel
Touch USB-Kabel
VGA-Kabel
RJ45 OSD-Fernbedienungskabel
Flachmontagehalterungen mit Schrauben
Kurzanleitung - Installation
EEI-Aufkleber
Informationsblatt für die japanische TM Kategorie BOptionen / Peripheriegeräte / Erweiterungen
OSD-Fernbedienung (RJ45) - Elo Teilenr: E483757
Elo Backpack® - Elo P/N: E611864
Elo Backpack® 3.0 - Elo P/N: E901355
Austauschkabelsatz (HDMI-, VGA-, USB- und Serielle Kabel) - Elo Teilenr: E546861
Kabelsatz DVI-D auf HDMI - Elo Teilenr: E538507
Kabelsatz DP auf DP - Elo Teilenr: E582895
Netzadapter- und Kabelsatz für Nordamerika - Elo Teilenr: E005277
Netzadapter- und Kabelsatz für Europa & Korea - Elo Teilenr: E571601
Netzadapter- und Kabelsatz für GB - Elo Teilenr: E180092
Netzadapter- und Kabelsatz für China - Elo Teilenr: E558862
Netzadapter- und Kabelsatz für Taiwan - Elo Teilenr: E818655
Netzadapter- und Kabelsatz für Japan - Elo Teilenr: E182546
Netzadapter- und Kabelsatz für Argentinien - Elo Teilenr: E887099
Netzadapter- und Kabelsatz für Australien - Elo Teilenr: E637593
Elo 24-Zoll Breite Planmontagehalterung - Elo-Teilenr.: E000879
Leistungswandler - DC 24V / DC 12V - Teilenr.: E239980Optionaler PCAP Stylus Pen
